Cách nối liền các đoạn trong CAD nhanh

Nội dung được viết bởi Mai Phạm

Lệnh nối liền các đoạn trong CAD giúp bản vẽ chính xác, thẩm mỹ, thể hiện sự chuyên nghiệp. Nếu bạn đang không biết thao tác như thế nào hãy đọc ngay bài viết sau.

Gitiho sẽ chia sẻ chi tiết về các lệnh nối liền đoạn thẳng trong phần mềm AutoCAD. Với các bước hướng dẫn cụ thể bạn dễ dàng làm việc cùng ứng dụng.

Tìm hiểu về lệnh nối các đoạn trong CAD?

Lệnh nối các đoạn trong CAD được các kiến trúc sư sử dụng khá thường xuyên. Lệnh này giúp nối 2 đường thẳng một cách nhanh chóng, chính xác.

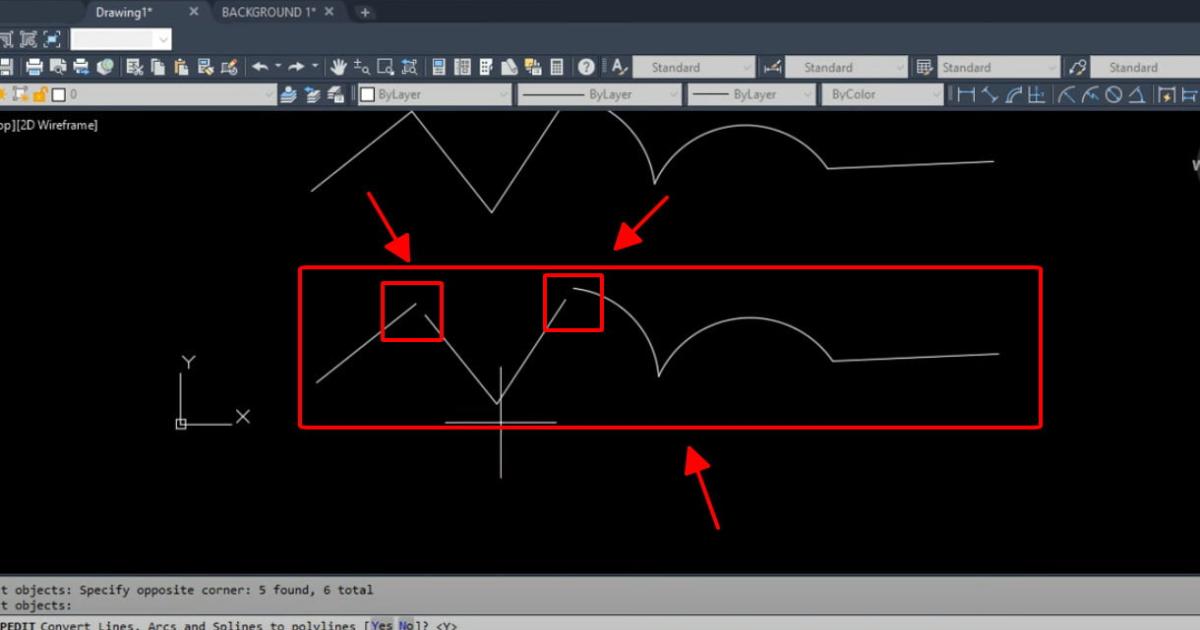

lenh-noi-lien-cac-doan-trong-cad-1
Sử dụng lệnh nối các đoạn thẳng giúp bản vẽ chính xác, chuyên nghiệp hơn

Với phần mềm AutoCAD người dùng được phép áp dụng nhiều cách để nối 2 đoạn thẳng với nhau. Nhưng phổ biến hơn cả là lệnh J (Join) và PE (PEDIT). Nội dung tiếp theo đây sẽ chia sẻ cụ thể hơn về cách thao tác.

Hướng dẫn thao tác lệnh nối liền các đoạn trong CAD

Lệnh J và lệnh PE khá dễ sử dụng. Bạn có thể thực hiện theo hướng dẫn sau để làm việc với bản vẽ hiệu quả hơn.

Lệnh Join – nối liền các đoạn trong CAD nhanh

Lệnh Join giúp kết nối các đường line, circle tạo nên liên kết liền mạch. Bằng lệnh này, đối tượng trong thiết kế không bị đứt gãy, tạo nên sản phẩm hoàn chỉnh nhất.

Bạn có thể thao tác theo 3 bước dưới đây:

Bước 1: Nhập lệnh J -> Nhấn Space hoặc Enter

lenh-noi-lien-cac-doan-trong-cad-2

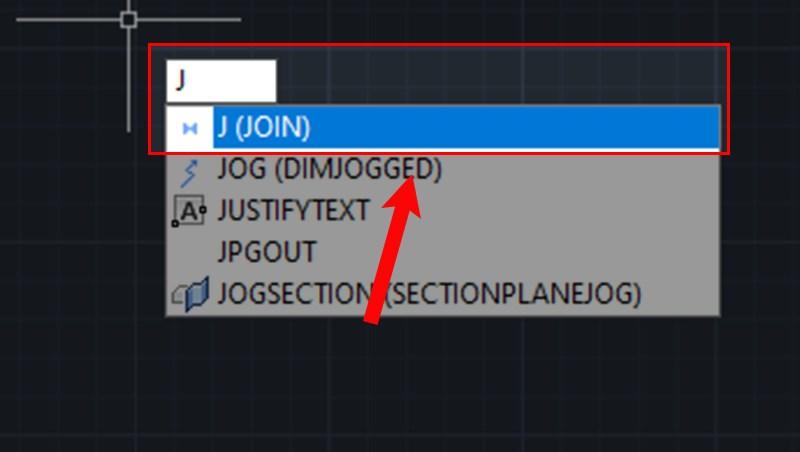

Nhập J và Enter để gọi lệnh

Bước 2: Click chuột chọn đoạn thẳng đầu tiên cần nối. Thao tác này chỉ có tác dụng với những đoạn bị đứt nằm thẳng hàng cùng một đường thẳng.

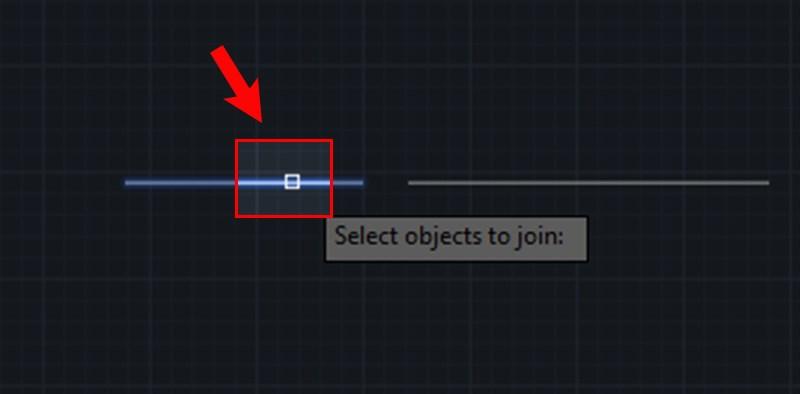

lenh-noi-lien-cac-doan-trong-cad-3

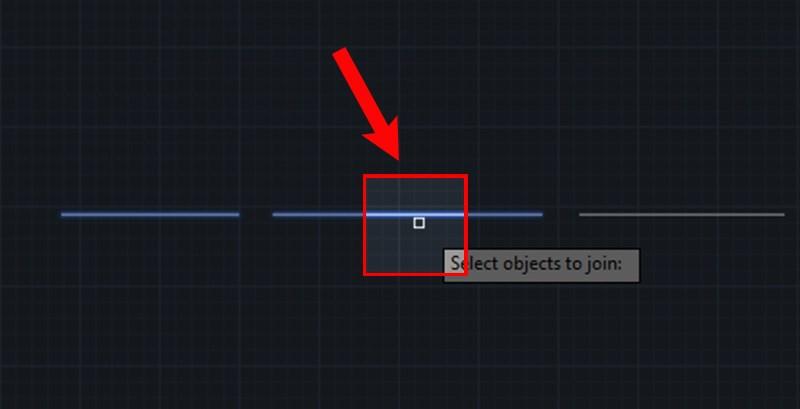

Nhấp chuột vào đoạn thẳng đầu tiên cần nối

Bước 3: Bạn nhấn chuột chọn tiếp đoạn thẳng thứ 2 và tất cả đoạn thẳng còn lại đến khi kết thúc.

lenh-noi-lien-cac-doan-trong-cad-4
Chọn tiếp đoạn thẳng cần nối thứ 2

Bước 4: Nhấn Space/Enter để nối các đoạn đã chọn thành một đường thẳng Polyline.

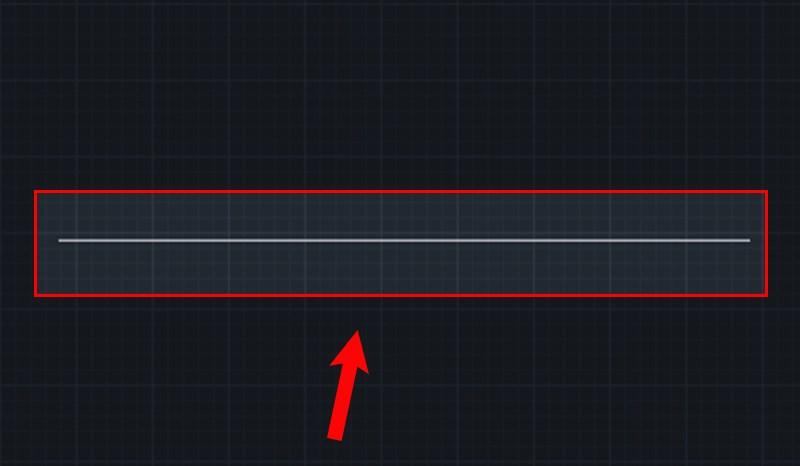

lenh-noi-lien-cac-doan-trong-cad-5
Nhấn Space hoặc Enter để nối liền các đoạn thẳng

Lệnh PEDIT – nối liền hai đoạn thẳng hiệu quả

Để sử dụng lệnh nối liền các đoạn trong CAD bằng PEDIT, bạn làm như sau:

Bước 1: Nhập lệnh PE -> Nhấn Space/Enter

lenh-noi-lien-cac-doan-trong-cad-6

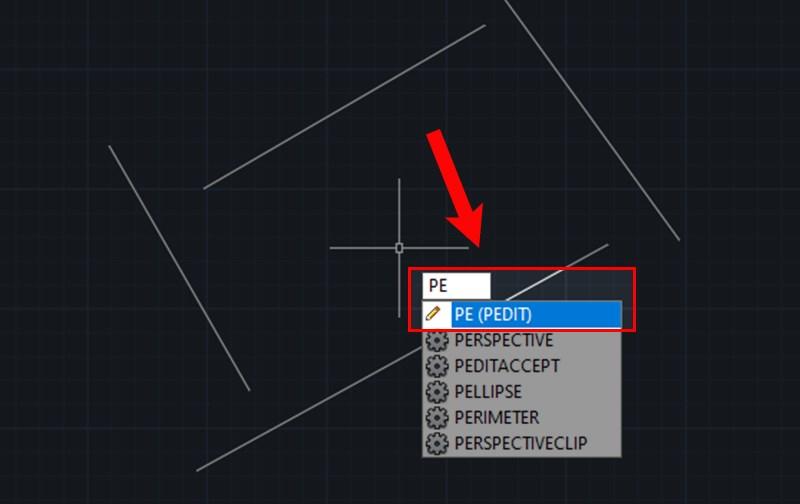

Gọi lệnh PE để nối liền các đoạn trong CAD

Bước 2: Gõ để có thể chọn cùng lúc nhiều đối tượng -> Nhấn Space

lenh-noi-lien-cac-doan-trong-cad-7

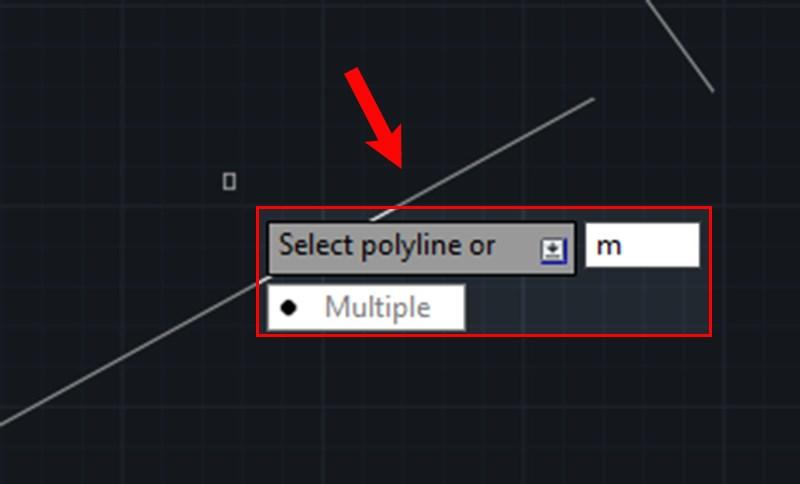

Gõ M nếu muốn chọn nhiều đối tượng cùng lúc

Bước 3: Bạn chọn tất cả các đối tượng là đoạn thẳng muốn nối liền -> Nhấn Space

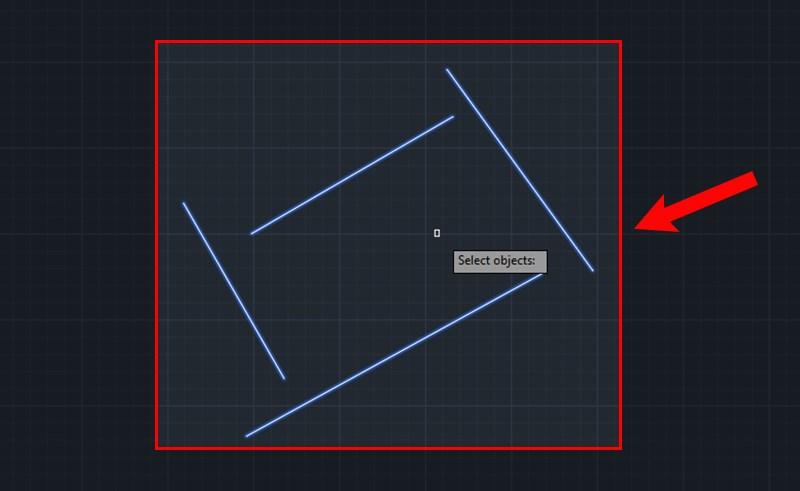

lenh-noi-lien-cac-doan-trong-cad-8
Chọn tất cả các đoạn thẳng cần nối

Bước 4: Nhập Y - Yes (chọn lệnh), N - No (bỏ chọn) -> Ấn Space

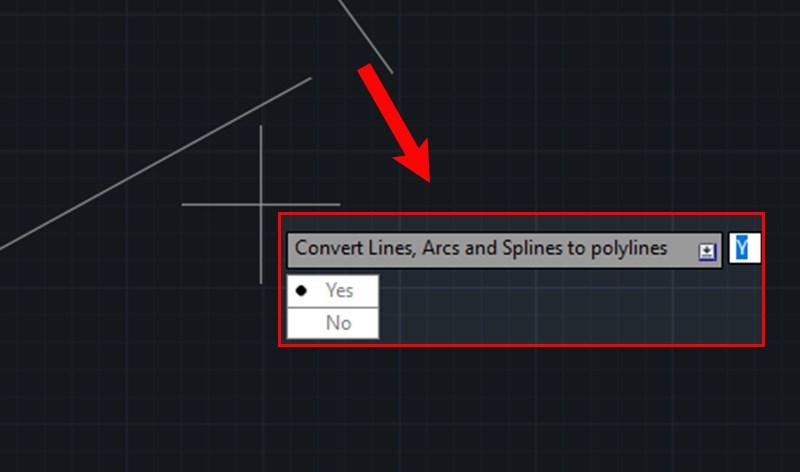

lenh-noi-lien-cac-doan-trong-cad-9
Nhập Yes để chọn lệnh và tiếp tục làm việc

Bước 5: Nhập J (Join) -> Nhấn Space

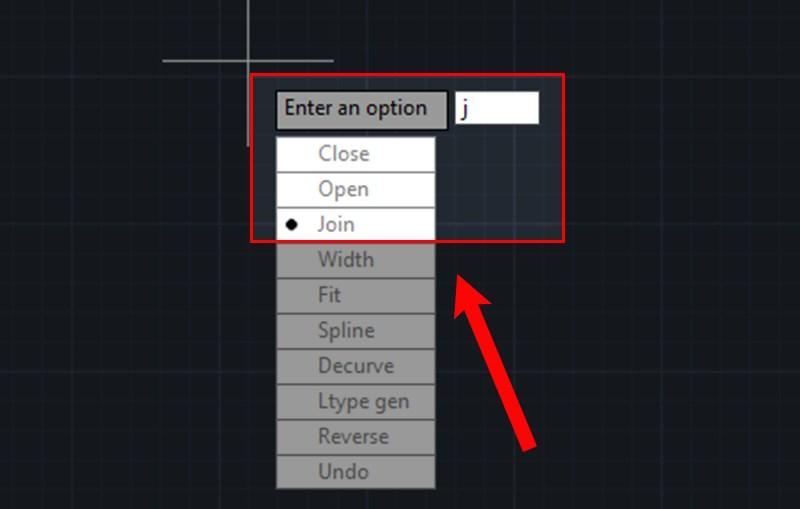

lenh-noi-lien-cac-doan-trong-cad-10
Nhập lệnh J để tiếp tục nối liền đoạn

Bước 6: Bạn nhập trực tiếp số đoạn cần nối -> Ấn Space

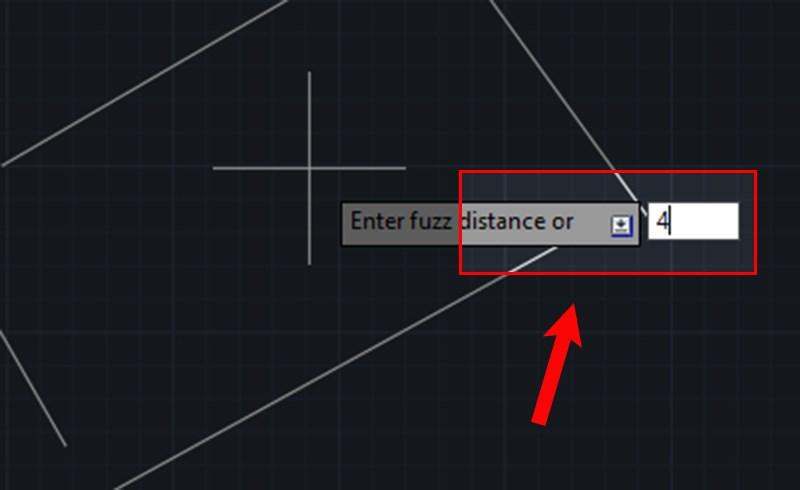

lenh-noi-lien-cac-doan-trong-cad-11
Nhấn trực tiếp vào đoạn cần nối

Bước 7: Nhấn ESC kết thúc lệnh.

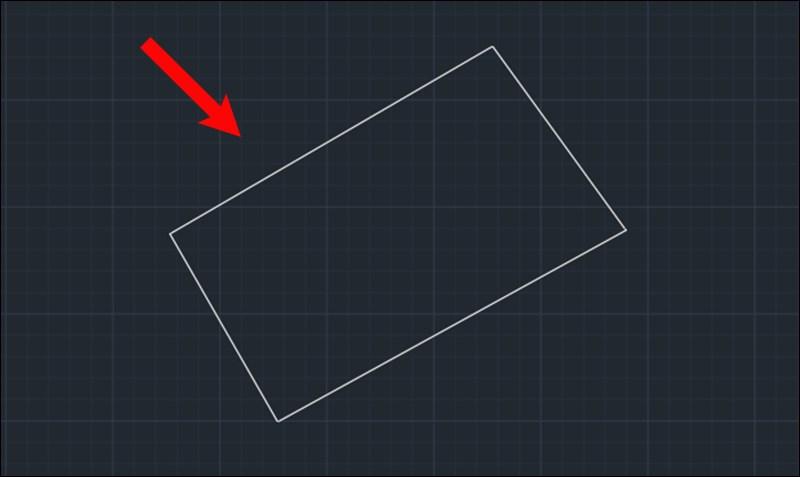

lenh-noi-lien-cac-doan-trong-cad-12
Kết thúc lệnh sẽ có kết quả là hình như mong muốn

Như vậy, lệnh nối liền đoạn thẳng trong AutoCAD không khó. Với những bước hướng dẫn cụ thể trên đây bạn hoàn toàn có thể tự thao tác, làm việc ngay.

Gitiho hy vọng qua bài viết này bạn đã có kinh nghiệm khi dùng lệnh nối liền các đoạn trong CAD.
