Lệnh vẽ hình chữ nhật trong CAD: hướng dẫn và ví dụ cụ thể

Nội dung được viết bởi Mai Phạm

Nếu biết khai thác tối đa lệnh vẽ hình chữ nhật khi thiết kế bằng AutoCad bạn sẽ tiết kiệm khá nhiều thời gian. Chưa kể, hình vẽ đạt độ chính xác gần như tuyệt đối đảm bảo tính thẩm mỹ. Vậy  Lệnh vẽ hình chữ nhật trong CAD chuẩn xác là gì? Thao tác có khó không? Mời bạn cùng tìm hiểu ngay trong bài viết chi tiết sau.

Thế nào là lệnh vẽ hình chữ nhật trong CAD?

Rectang là lệnh vẽ hình chữ nhật trong CAD (phím tắt: REC). Muốn thực hiện lệnh Rectang, bạn cần xác định chính xác 2 điểm trên đường chéo ở góc đối diện nhau. Ngoài ra bạn cũng dễ dàng thiết lập chiều rộng, chiều dài hình chữ nhật trên AutoCAD bằng tọa độ tương đối.

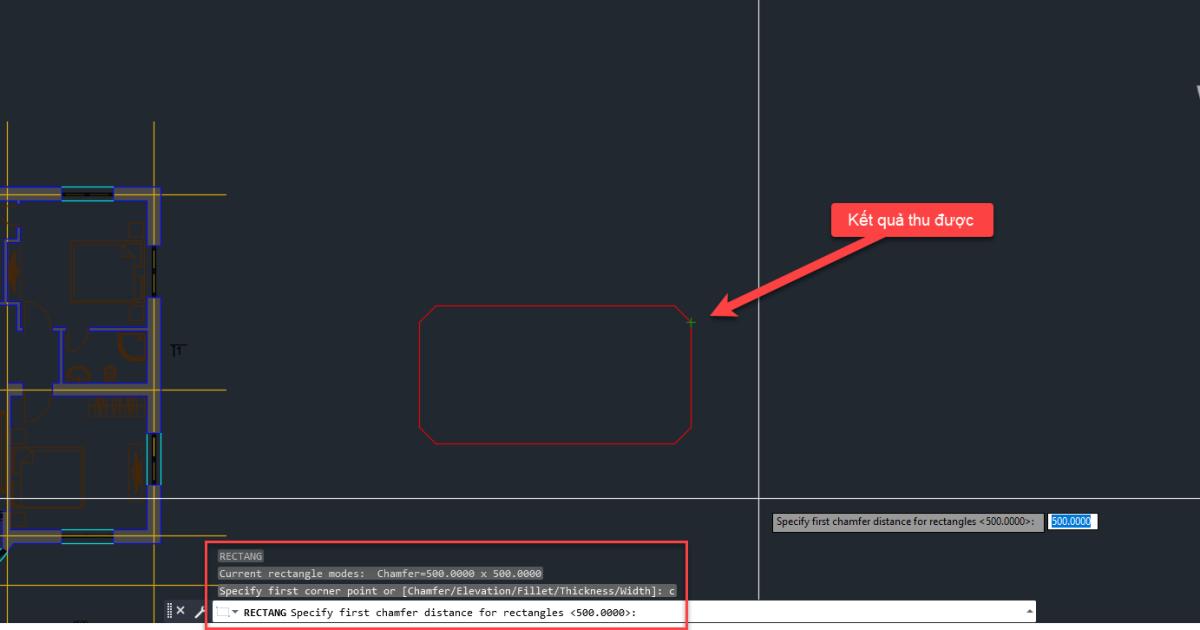

lenh-ve-hinh-chu-nhat-trong-cad-1
Lệnh Rectang trong CAD tạo ra những hình chữ nhật có độ chính xác cao

Hướng dẫn vẽ hình chữ nhật bằng lệnh trong CAD chuẩn xác

Trong quá trình thiết kế bản vẽ nếu sử dụng thành thạo lệnh Rectang sẽ có nhiều lợi thế. Nhưng nếu bạn mới làm quen với ứng dụng này và còn khá mơ hồ, hãy tham khảo hướng dẫn dưới đây.

Hình chữ nhật bình thường

Với hình chữ nhật bình thường, sau khi mở phần mềm AutoCAD bạn làm theo các bước sau:

Bước 1: Tại thanh công cụ Command nhập REC -> Enter

lenh-ve-hinh-chu-nhat-trong-cad-2
Nhập REC tại thanh Command để gọi lệnh vẽ hình chữ nhật

Bước 2: Bạn chọn góc 1 của hình chữ nhật.

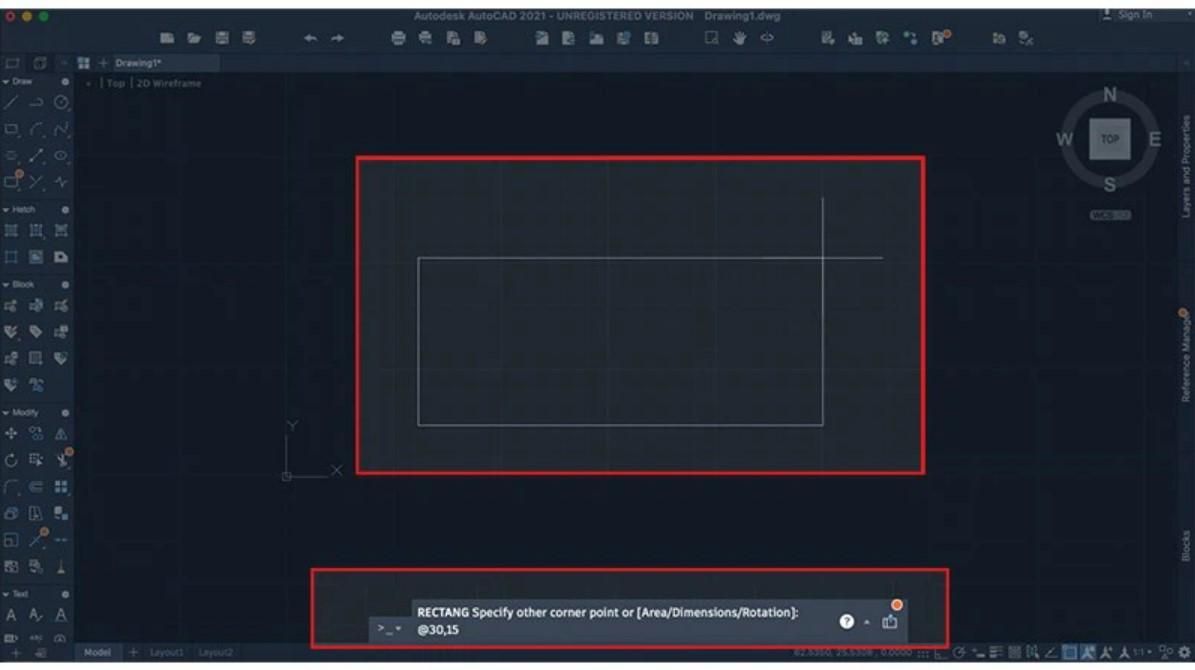

lenh-ve-hinh-chu-nhat-trong-cad-3
Chọn góc 1 của hình chữ nhật

Bước 3: Tiếp tục chọn góc đối diện, thiết lập chiều dài/rộng với lệnh @chieudai,chieurong -> Enter. Chẳng hạn nhập chiều dài: 30, chiều rộng: 15, ta sẽ có lệnh @30,15 với kết quả dưới đây:

lenh-ve-hinh-chu-nhat-trong-cad-4
Kết quả hình chữ nhật được vẽ với chiều dài 30, rộng 15

Hình chữ nhật 4 đỉnh bo tròn

Để vẽ hình chữ nhật có 4 đỉnh bo tròn trong CAD, sau khi gọi lệnh Rectang trong AutoCAD bạn làm lần lượt theo 4 bước dưới đây:

Bước 1: Nhập F (Fillet) -> Enter

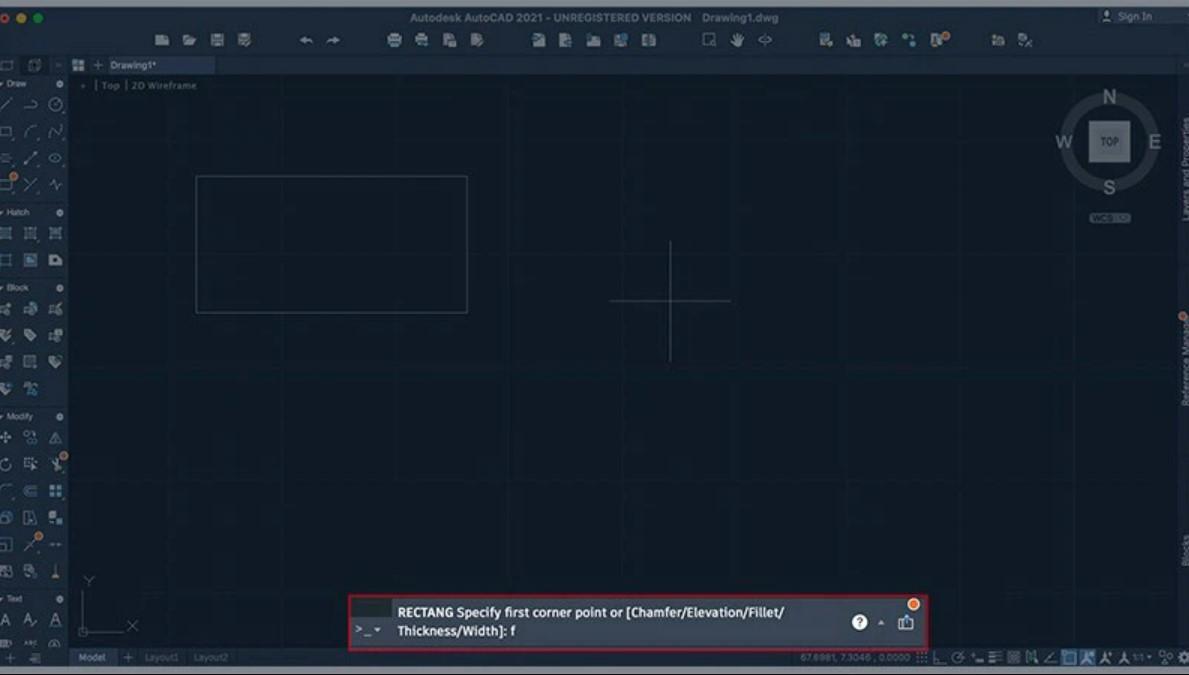

lenh-ve-hinh-chu-nhat-trong-cad-5
Gọi lệnh Filler

Bước 2: Nhập thông số bán kính đường tròn bo góc -> Enter

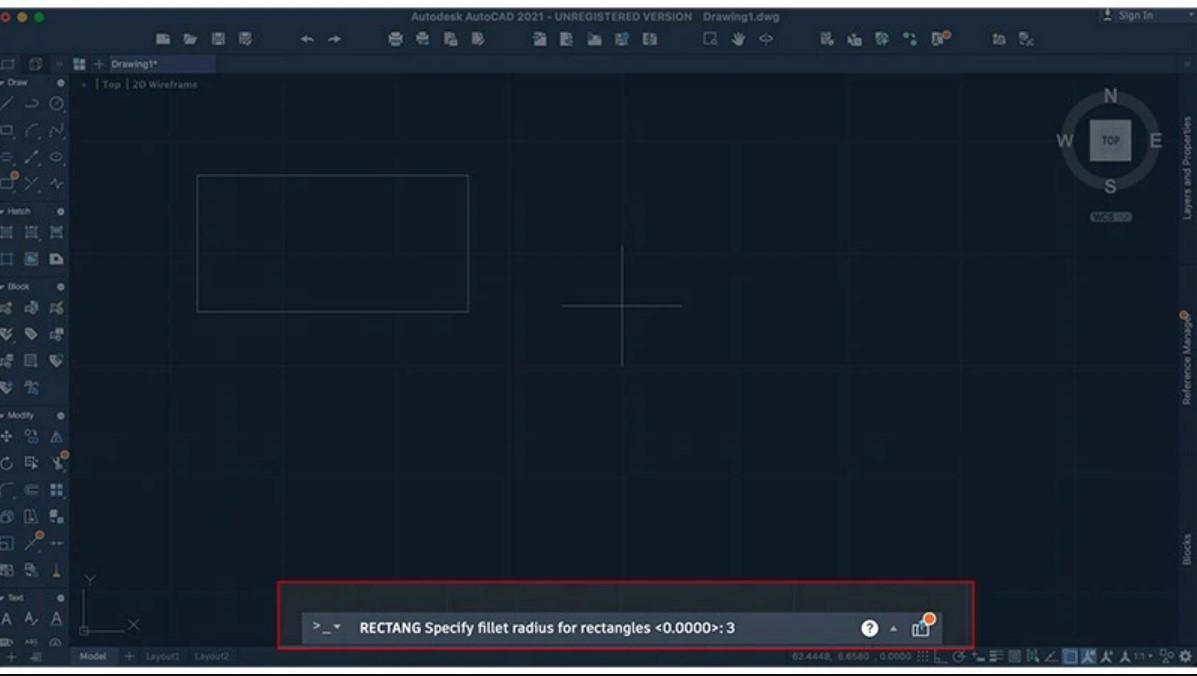

lenh-ve-hinh-chu-nhat-trong-cad-6
Thông số bán kính đường bo góc là 3

Bước 3: Chọn góc 1 của hình chữ nhật.

lenh-ve-hinh-chu-nhat-trong-cad-7
Chọn 1 góc của hình chữ nhật

Bước 4: Chọn góc đối diện của hình chữ nhật, nhập chiều dài/rộng với lệnh @chieudai,chieurong -> Enter

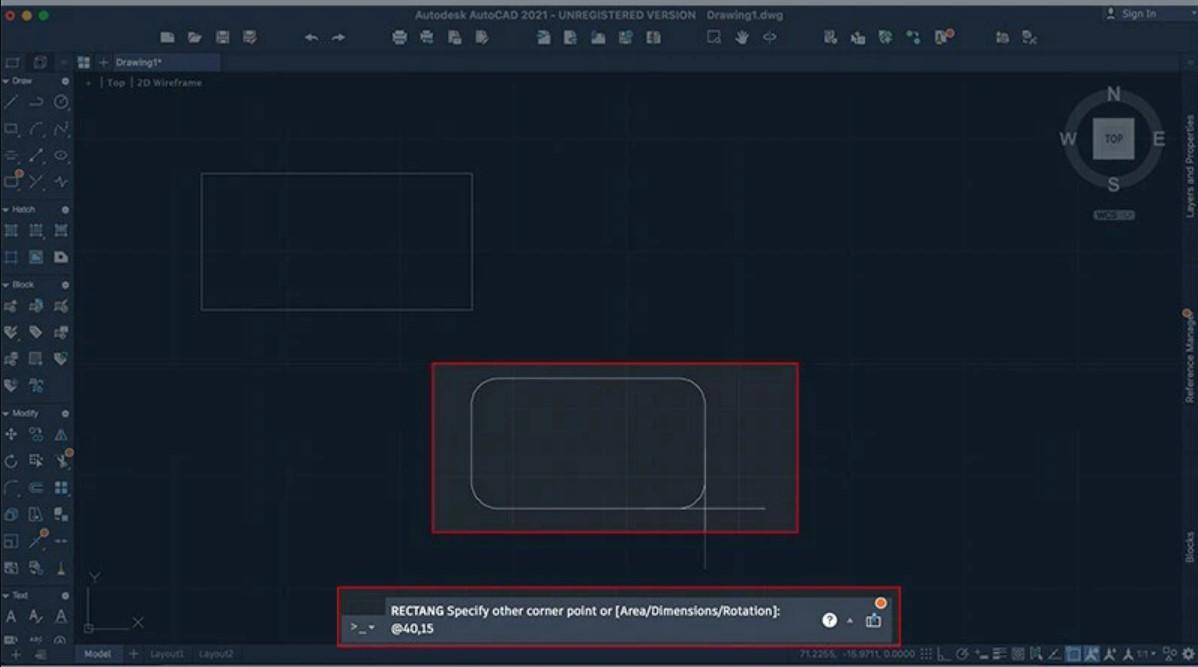

lenh-ve-hinh-chu-nhat-trong-cad-8
Hình chữ nhật được bo góc với chiều dài 40, chiều rộng 15

Vẽ hình chữ nhật trong CAD với chiều rộng định lượng riêng

Ngoài 2 kiểu hình chữ nhật trên, chúng ta cũng có thể vẽ hình chữ nhật trong CAD với chiều rộng định lượng riêng. Cụ thể:

Bước 1: Nhập W (Width) -> Nhấn Enter

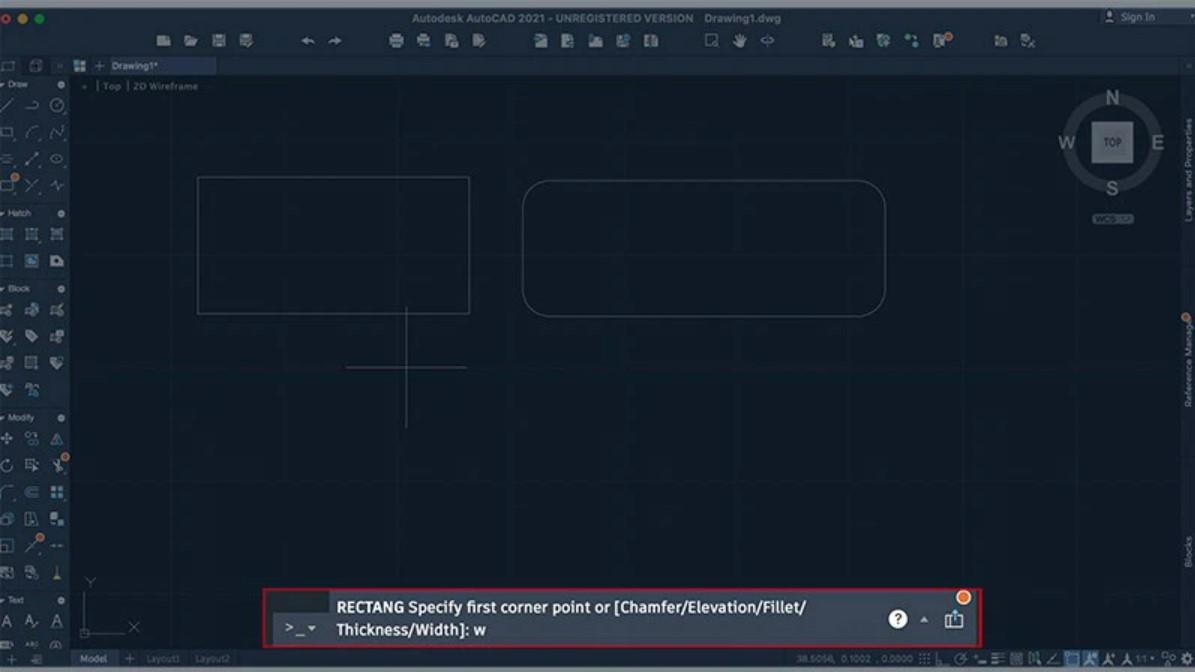

lenh-ve-hinh-chu-nhat-trong-cad-9
Nhấn W để gọi lệnh làm việc

Bước 2: Nhập thông số chiều rộng của hình chữ nhật -> Enter. Bạn cần lưu ý chiều rộng có giá trị vừa phải để đảm bảo hình ảnh hiển thị. Trường hợp nhập quá lớn phần ảnh trong AutoCAD sẽ không hiển thị được.

lenh-ve-hinh-chu-nhat-trong-cad-10
Nhập thông số chiều rộng hình chữ nhật

Bước 3: Chọn góc 1 của hình.

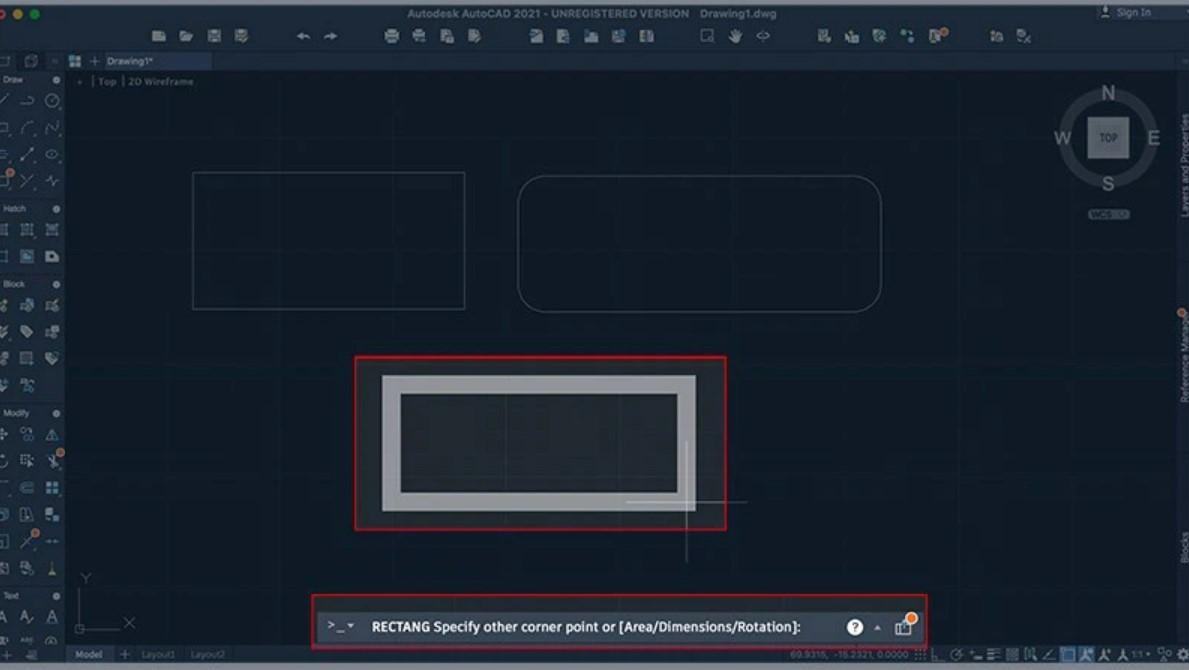

lenh-ve-hinh-chu-nhat-trong-cad-11
Chọn góc của hình chữ nhật

Bước 4: Chọn góc đối diện của hình, thiết lập chiều dài/rộng với lệnh @chieudai,chieurong -> Enter. Như hình dưới ta sẽ nhập chiều dài là 40, rộng 15.

lenh-ve-hinh-chu-nhat-trong-cad-12
Kết quả hình chữ nhật sau khi vẽ với giá trị chiều rộng được định lượng

Như vậy lệnh Rectang để vẽ hình chữ nhật trong CAD không hề khó. Chỉ cần làm đúng các bước hướng dẫn trên đây bạn hoàn toàn chinh phục được chức năng này của AutoCAD.

Gitiho hy vọng qua bài viết bạn đã có thể chủ động làm việc với lệnh vẽ hình chữ nhật trong CAD. Nếu cần hỗ trợ thêm, đừng ngại kết nối ngay với chúng tôi.
