Lệnh ARC trong Autocad - lệnh vẽ cung tròn trong CAD

Nội dung được viết bởi Mai Phạm

Vẽ cung tròn trong CAD được các kỹ sư, thiết kế sử dụng khá thường xuyên. Với thao tác này, bạn dễ dàng làm việc khi có đối tượng dạng tròn, cong.

Vậy trong phần mềm CAD lệnh nào dùng để vẽ cung tròn? Cùng Gitiho khám phá các cách phổ biến ngay trong bài viết dưới đây.

Vẽ cung tròn trong CAD bằng lệnh nào?

Để vẽ cung tròn trong CAD người ta thường dùng lệnh ARC. Lệnh này khá đơn giản và có nhiều phương cách sử dụng. Nó cho phép người dùng tạo đường cung tròn hoặc cung elip.

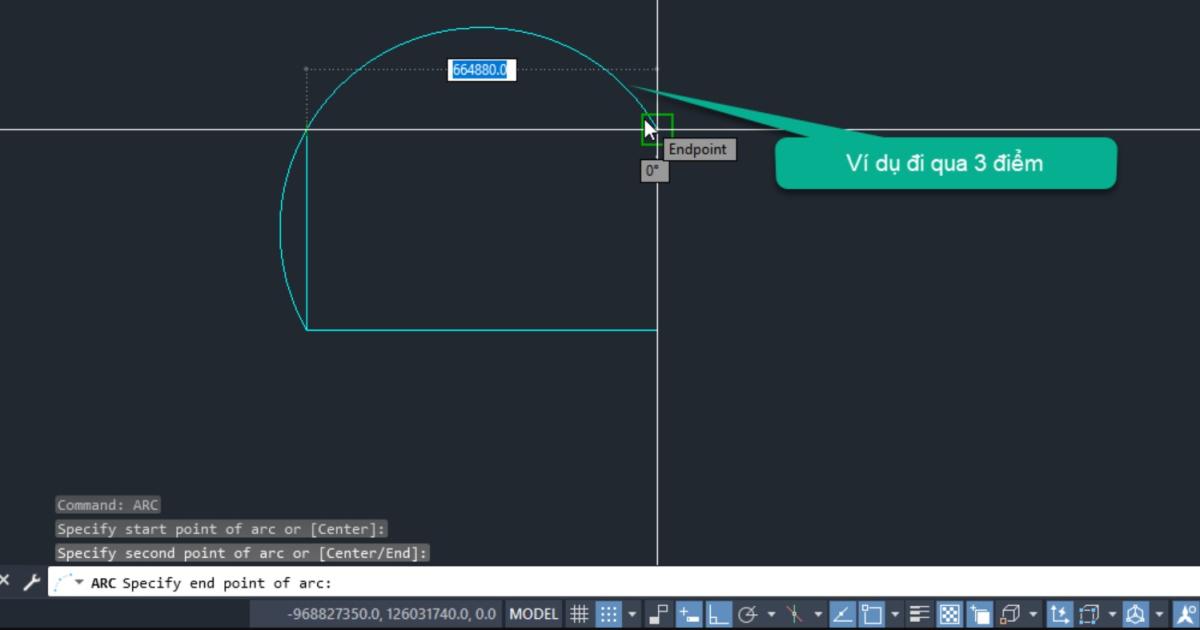

ve-cung-tron-trong-cad-1
Lệnh ARC giúp vẽ cung tròn trong CAD nhanh, chính xác

Với lệnh ARC, bạn có thể chỉ định tâm, bán kính, góc của đường cung hoặc các điểm quan trọng trên đường cung. Kiến trúc sư, kỹ sư sẽ sử dụng lệnh ARC trong bản vẽ kỹ thuật, kiến trúc, cơ khí và thiết kế sản phẩm.

Hướng dẫn 6 cách vẽ cung tròn trong AutoCAD cực chi tiết

Lệnh ARC cho phép bạn vẽ cung tròn từ 2 điểm, 3 điểm khác nhau. Để thao tác chính xác, bạn nên lưu lại hướng dẫn cụ thể dưới đâu.

Dùng lệnh ARC vẽ cung tròn qua 3 điểm

Vẽ cung tròn qua 3 điểm bằng lệnh ARC khá đơn giản. Thực hiện đúng theo hướng dẫn dưới đây chắc chắn thành công.

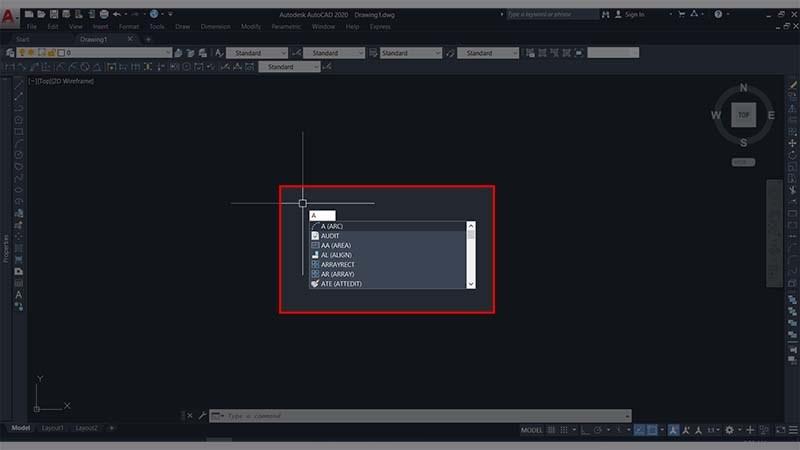

Bước 1: Nhập -> Enter

ve-cung-tron-trong-cad-2
Gọi lệnh ARC

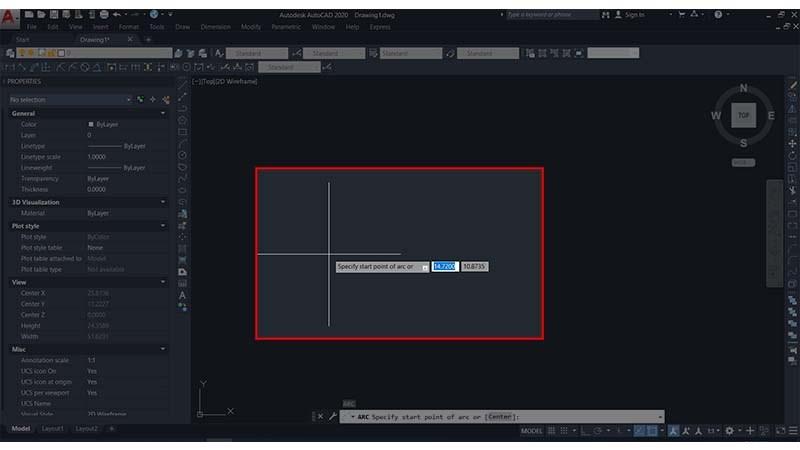

Bước 2: Hộp thoại “ARC Specify start point of arc or [Center]”xuất hiện, bạn chọn điểm 1

ve-cung-tron-trong-cad-3
Chọn điểm 1 cung tròn

Bước 3: Tại hộp thoại “Specify second point of arc or [Center/End]” bạn chọn điểm 2

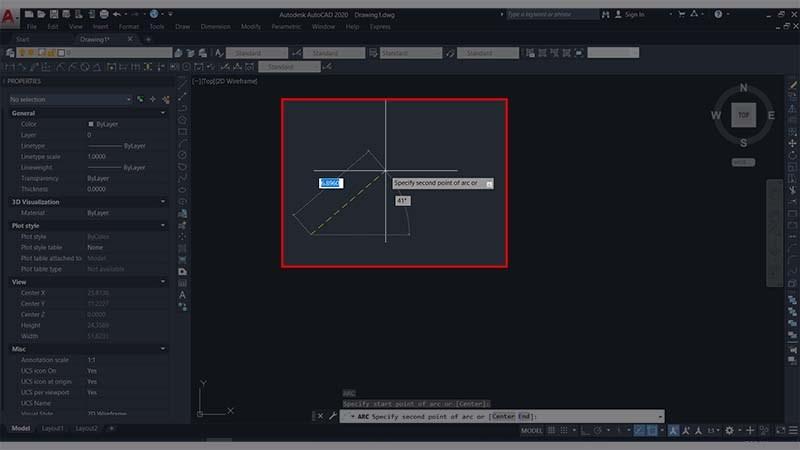

ve-cung-tron-trong-cad-4
Chọn điểm 2 của cung tròn

Bước 4: Ở hộp thoại “Specify end point of arc” bạn chọn điểm 3.

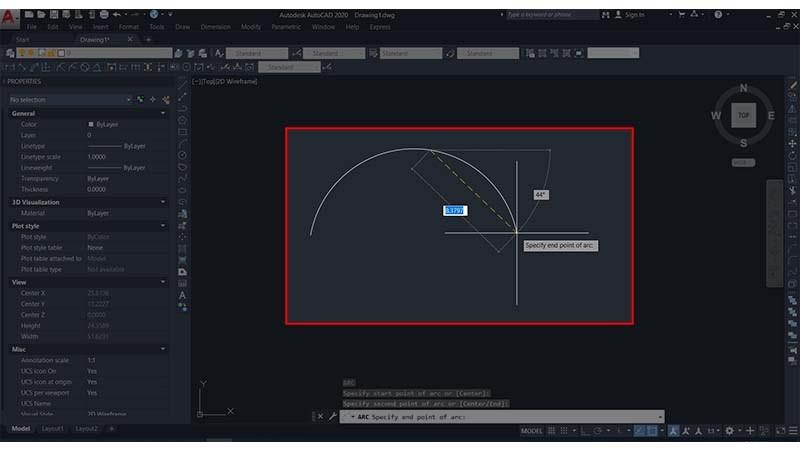

ve-cung-tron-trong-cad-5
Chọn điểm 3 của cung tròn

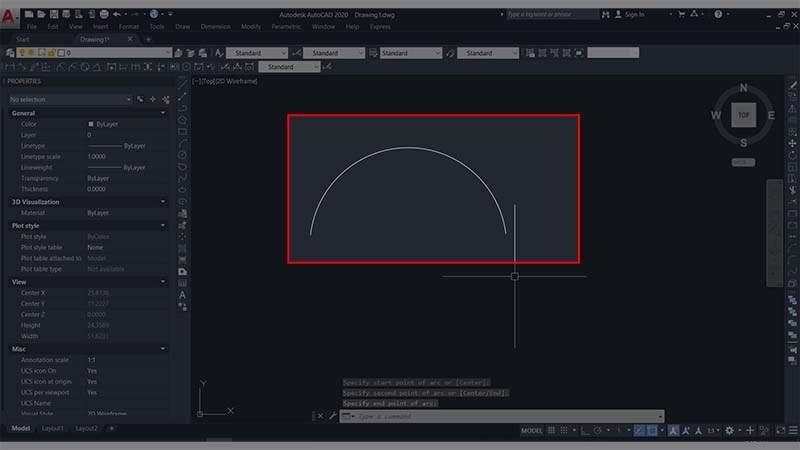

Như vậy là hoàn thành vẽ cung tròn và kết quả thu được như sau:

ve-cung-tron-trong-cad-6
Kết quả cung tròn cân đối

Vẽ cung tròn qua 2 điểm đầu, cuối và tâm

Lệnh ARC sẽ xác định điểm đầu, tâm và cuối để vẽ cung tròn một cách chuẩn xác. Bạn sẽ phải nhập tọa độ mong muốn khi thao tác. Cụ thể:

Bước 1: Nhấn -> Enter để gọi lệnh ARC.

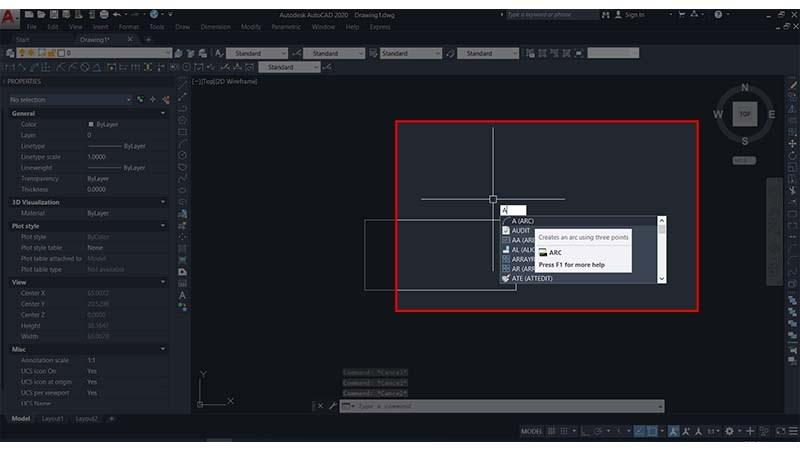

ve-cung-tron-trong-cad-7
Gọi nhanh lệnh ARC

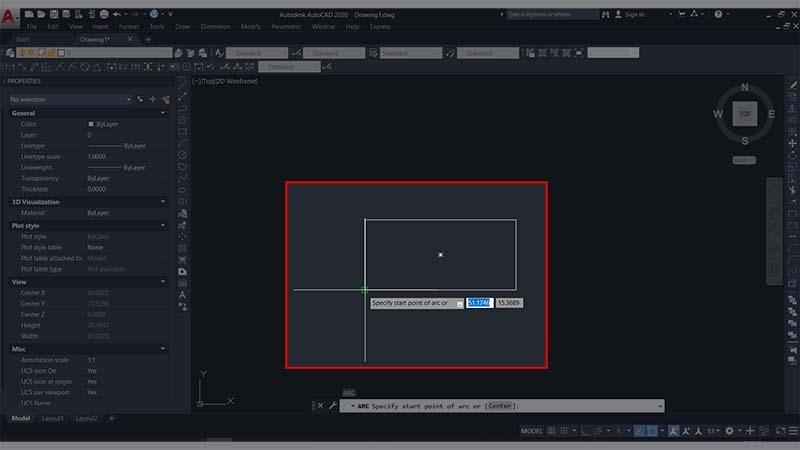

Bước 2: Bạn chọn điểm đầu

ve-cung-tron-trong-cad-8
Chọn điểm đầu cho cung tròn

Bước 3: Nhập -> Enter.

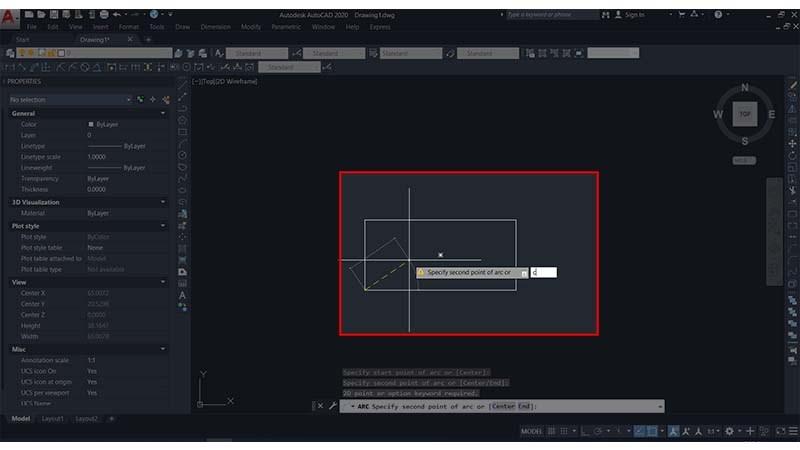

ve-cung-tron-trong-cad-9
Nhập C để tiếp tục thao tác

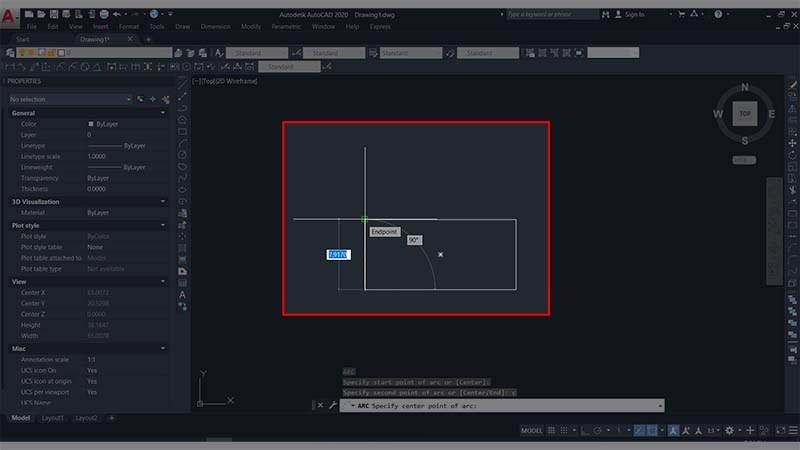

Bước 4: Chọn tâm cung tròn.

ve-cung-tron-trong-cad-10
Tâm cung tròn

Bước 5: Chọn điểm cuối -> Enter.

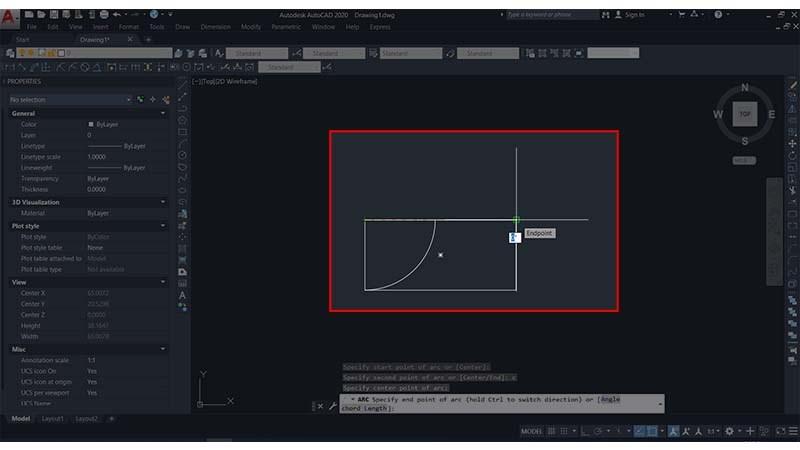

ve-cung-tron-trong-cad-11
Điểm cuối cung tròn

Kết quả như sau:

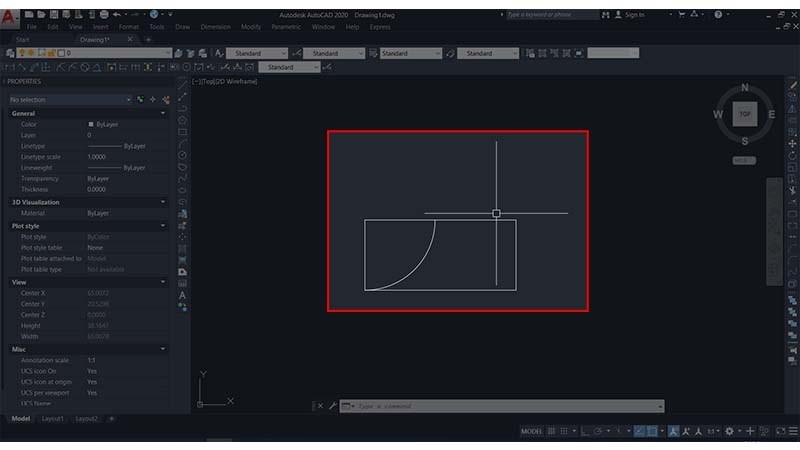

ve-cung-tron-trong-cad-12
Kết quả cung tròn vẽ bằng ARC

Vẽ cung tròn trong CAD qua điểm đầu, tâm, góc

Lệnh ARC cũng có thể vẽ cung tròn trong CAD dựa trên thông số điểm đầu, tâm và góc. Cụ thể:

Bước 1: Gọi lệnh ARC bằng cách nhập -> Enter.

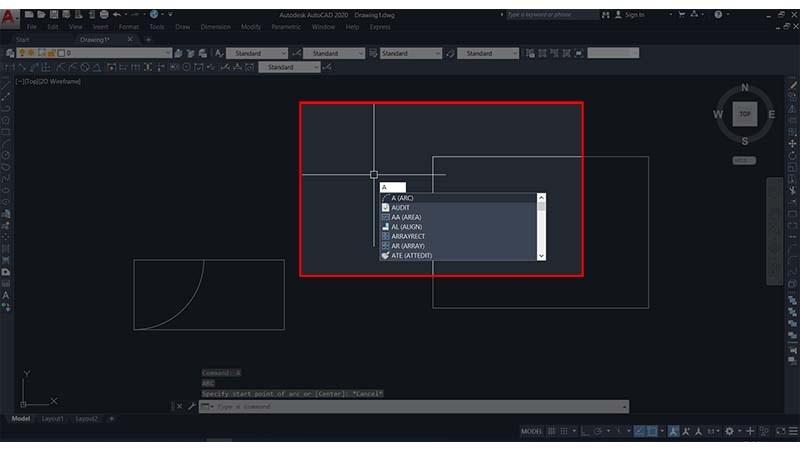

ve-cung-tron-trong-cad-13
Gọi lệnh ARC

Bước 2: Chọn điểm đầu cung tròn

ve-cung-tron-trong-cad-14
Chọn điểm đầu cho cung tròn

Bước 3: Nhập -> Enter

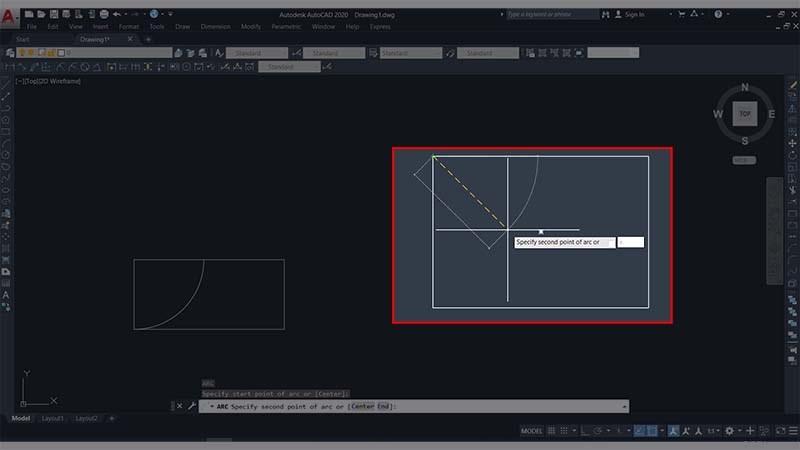

ve-cung-tron-trong-cad-15
Nhập C để tiến hành vẽ cung tròn

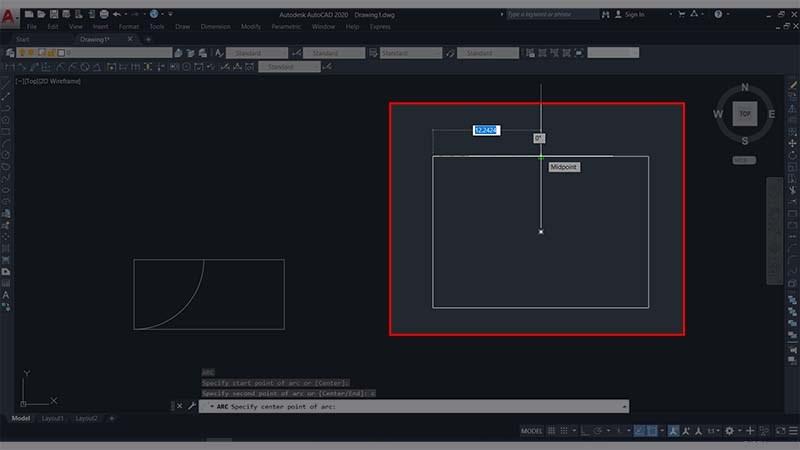

Bước 4: Chọn tâm cung tròn

ve-cung-tron-trong-cad-16
Tâm cung tròn

Bước 5: Nhập -> Enter

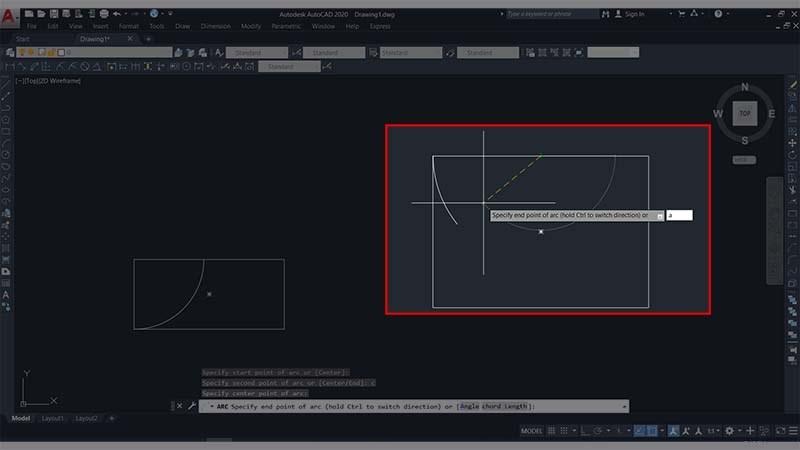

ve-cung-tron-trong-cad-17
Nhập A theo hướng dẫn

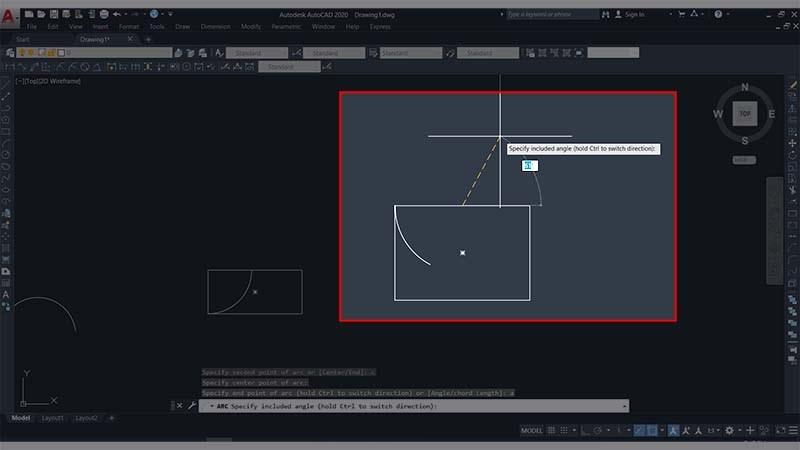

Bước 6: Nhập đúng giá trị góc ở tâm -> Enter.

ve-cung-tron-trong-cad-18
Giá trị góc tâm cần nhập chính xác

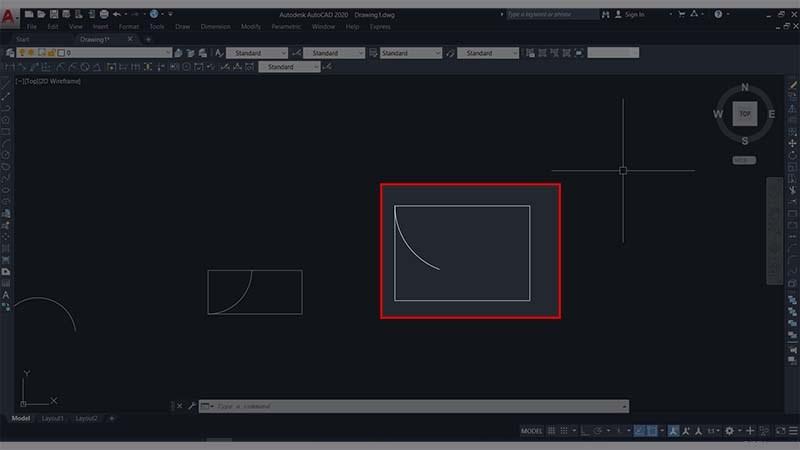

Kết quả cung tròn như sau:

ve-cung-tron-trong-cad-19
Cung tròn được vẽ dựa trên điểm đầu, tâm và góc

Dựa trên 3 điểm đầu, tâm và chiều dài để vẽ cung tròn

Nếu bạn muốn vẽ cung tròn qua 2 điểm đầu, tâm và chiều dài bạn làm theo hướng dẫn dưới đây:

Bước 1: Gọi lệnh ARC bằng cách nhấn -> Enter.

ve-cung-tron-trong-cad-20
Gọi lệnh ARC

Bước 2: Chọn điểm đầu cung tròn.

ve-cung-tron-trong-cad-21
Điểm đầu cung tròn

Bước 3: Nhập -> Enter.

ve-cung-tron-trong-cad-22
Hướng dẫn thực hiện chi tiết

Bước 4: Bạn chọn tâm cung tròn.

ve-cung-tron-trong-cad-23
Dựa vào tâm cung tròn để vẽ

Bước 5: Nhập -> Nhấn Enter

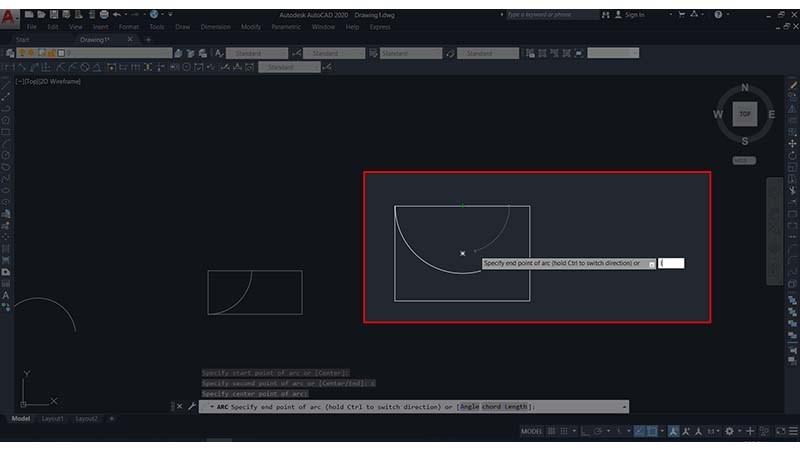

ve-cung-tron-trong-cad-24
Tham số nhập cần đồng nhất với yêu cầu bản vẽ

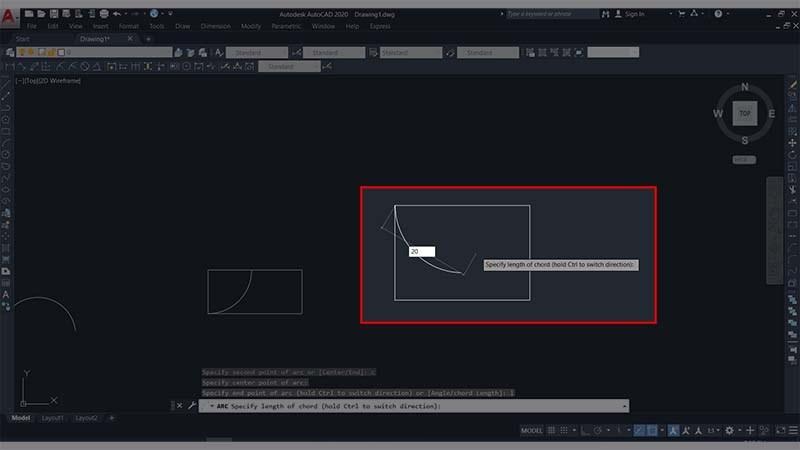

Bước 6: Nhập thông số chiều dài cung tròn (tùy yêu cầu bản vẽ) -> Nhấn Enter để kết thúc thao tác và nhận kết quả.

ve-cung-tron-trong-cad-25
Vẽ cung tròn dựa vào tham số chiều dài tùy chọn

Vẽ cung tròn trong CAD qua điểm đầu, cuối, góc

Nếu có điểm đầu, điểm cuối và góc bạn hoàn toàn có thể vẽ cung tròn trong CAD với lệnh ARD. Cụ thể:

Bước 1: Gọi lệnh ARC bằng cách nhấn -> Enter.

ve-cung-tron-trong-cad-26
Gọi nhanh lệnh ARC bằng phím tắt

Bước 2: Chọn điểm đầu.

ve-cung-tron-trong-cad-27
Chọn điểm đầu cung tròn

Bước 3: Nhập -> Enter.

ve-cung-tron-trong-cad-28
Nhập đúng theo hướng dẫn

Bước 4: Chọn điểm cuối.

ve-cung-tron-trong-cad-29
Nhập tham số điểm cuối cung tròn

Bước 5: Bạn nhập -> Enter.

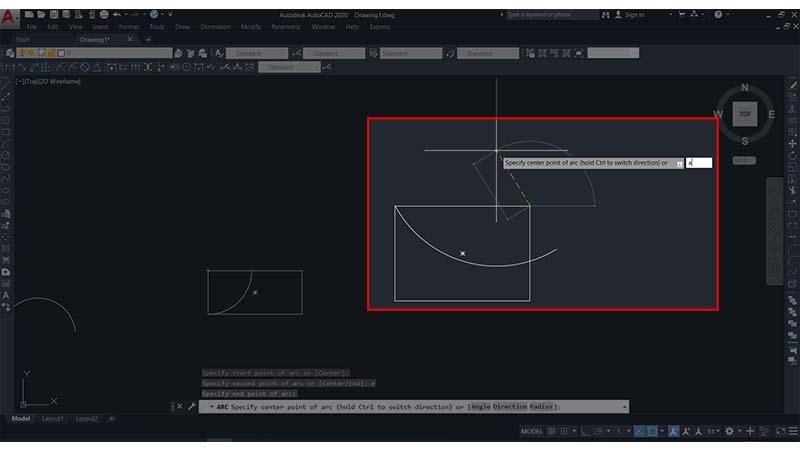

ve-cung-tron-trong-cad-30
Minh họa bước thực hiện

Bước 6: Bạn tiến hành nhập giá trị góc ở tâm -> Enter

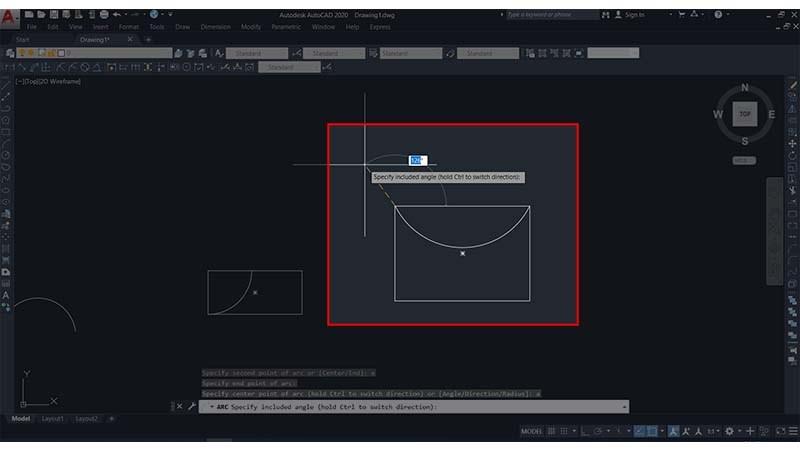

ve-cung-tron-trong-cad-31
Nhập giá trị góc của tâm cung tròn

Vẽ cung tròn qua 2 điểm đầu, cuối và bán kính

Dựa vào thông số 2 điểm đầu, cuối và bán kính chúng ta có thể vẽ cung tròn trong CAD nhanh chóng với lệnh ARC.

Bước 1: Nhập A -> Enter để gọi lệnh.

ve-cung-tron-trong-cad-32
Gọi lệnh ARC

Bước 2: Chọn điểm đầu

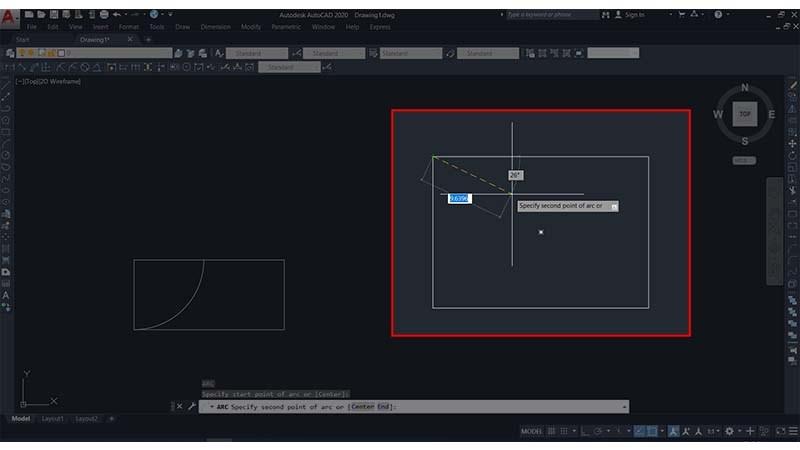

ve-cung-tron-trong-cad-33
Nhập giá trị chọn điểm đầu cung tròn

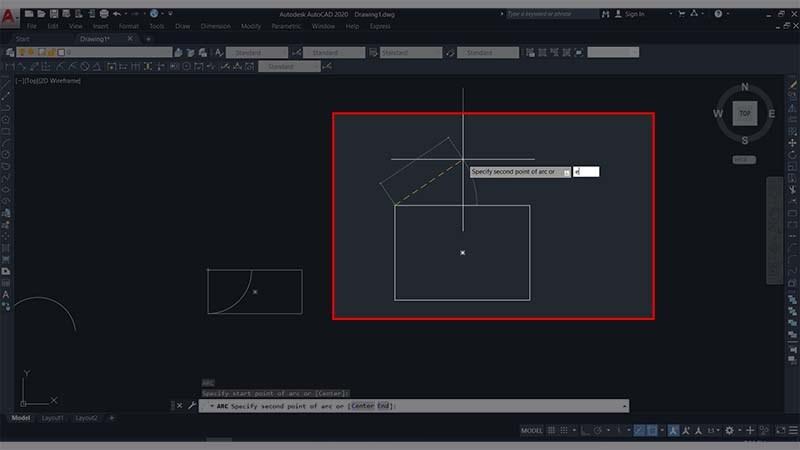

Bước 3: Bạn nhập -> Enter.

ve-cung-tron-trong-cad-34
Nhập E sau khi chọn điểm đầu của cung tròn

Bước 4: Chọn điểm cuối.

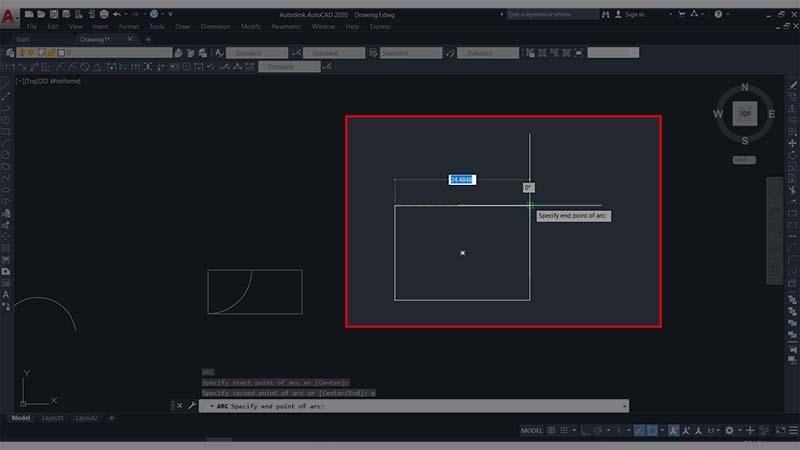

ve-cung-tron-trong-cad-35
Chọn điểm cuối cung tròn

Bước 5: Bạn nhập -> Enter.

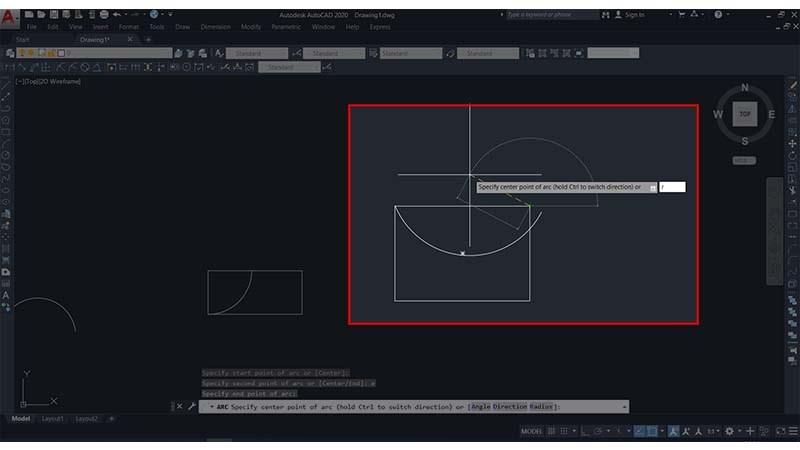

ve-cung-tron-trong-cad-36
Nhập R để tiếp tục thao tác

Bước 6: Nhập giá trị góc ở tâm -> Nhấn Enter và nhận kết quả.

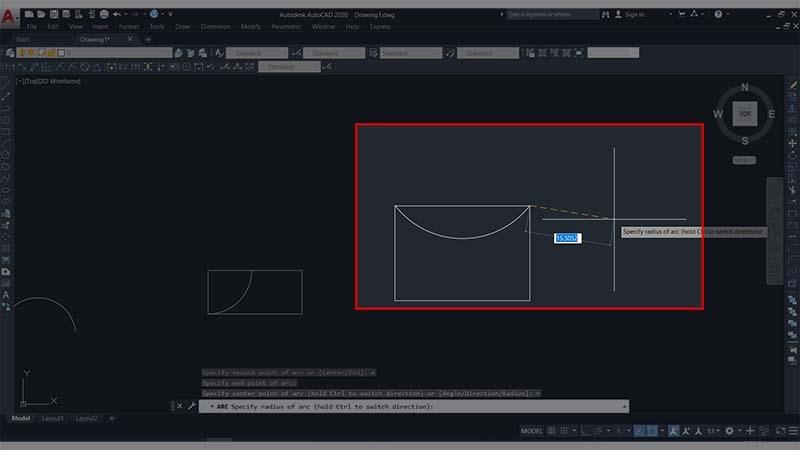

ve-cung-tron-trong-cad-37
Kết quả cung tròn đều, cân đối

Như vậy chỉ cần thực hiện đúng theo các bước ở trên bạn hoàn toàn có thể làm chủ lệnh ARC khi vẽ cung tròn trong CAD. Nhờ lệnh này, bản vẽ của bạn sẽ trở nên chính xác, thẩm mỹ hơn nhiều.

Gitiho hy vọng với những chia sẻ trong bài viết bạn biết thêm cách vẽ cung tròn trong CAD. Nếu cần thông tin về các lệnh làm việc với AutoCAD, bạn đừng quên theo dõi cập nhật từ chúng tôi.
