về phần xây tường của trục 4(AB) ở phần này đã bọc tường ngoài

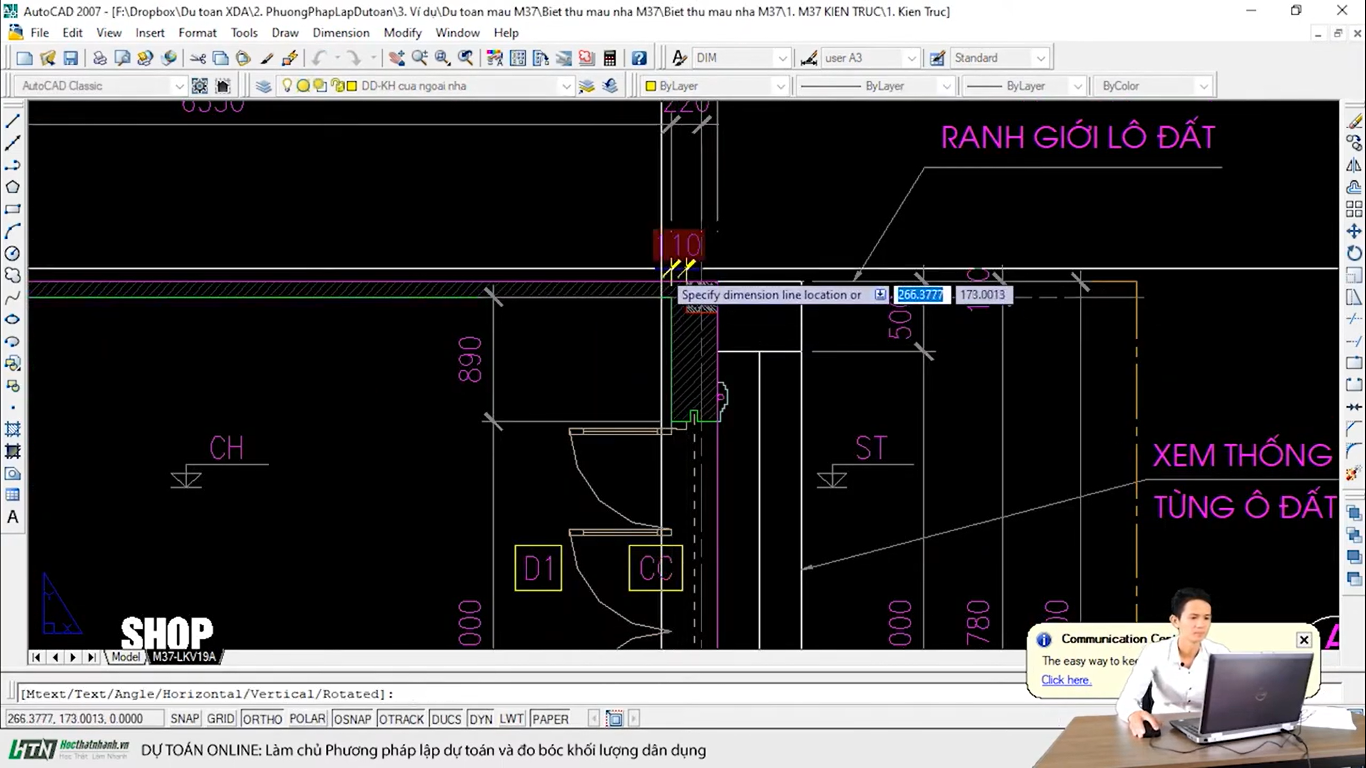

Dạ thầy cho em hỏi về phần xây tường của trục 4(A-B), ở phần này thầy đã bọc tường ngoài là 220 còn ở trong là 110. Trong bản vẽ em nhìn thấy cửa D1 đang nằm trong tương ứng với tường 110 còn cửa CC thì ứng với 220. Nhưng khi trừ cửa thì thầy lại lấy cửa D1 nhân với chiều dày tường 220 và cửa CC thì ngươc lại. Vậy nên em nghĩ cửa D1 phải nhân với 110 chứ ạ?

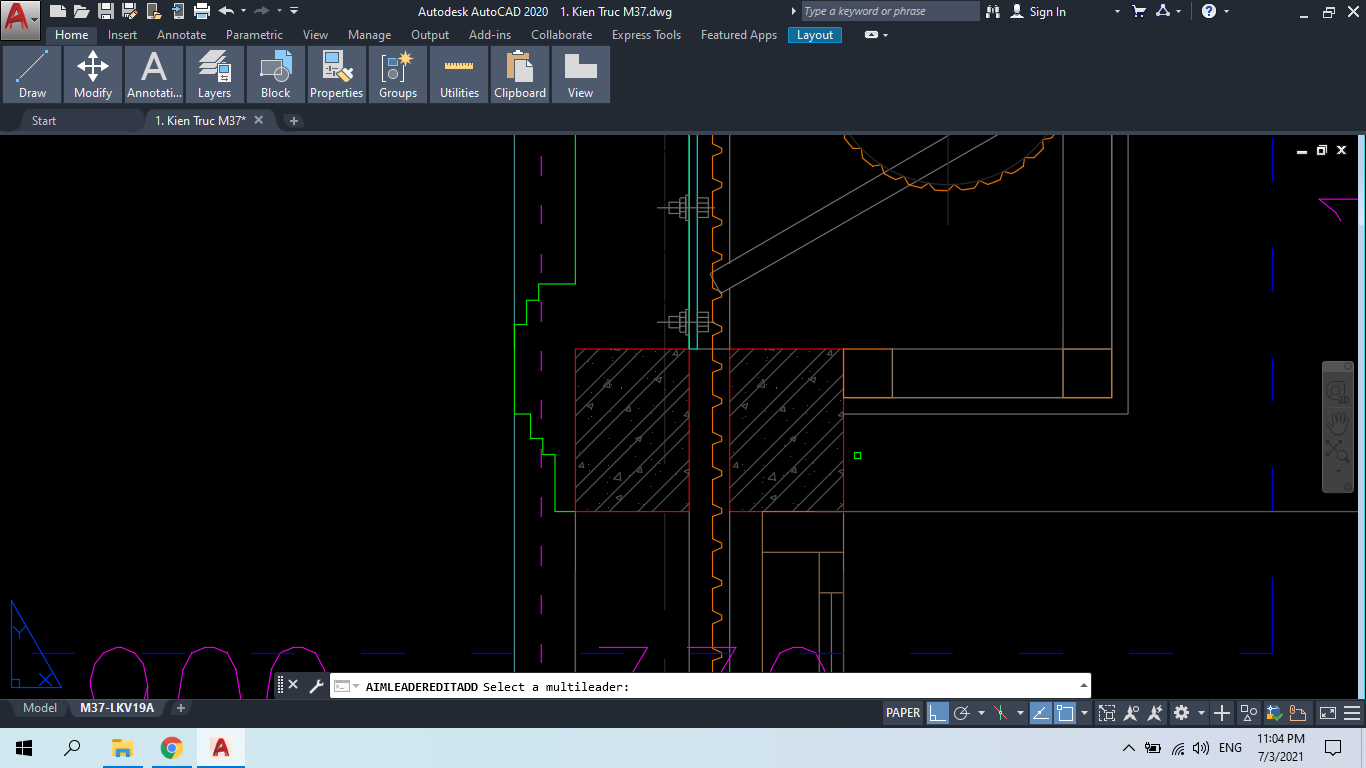

Còn câu 2 em muốn hỏi là phần mặt cắt của cửa D1 và CC đều thể hiện là 2 cây lanh tô, nhưng bản vẽ lanh tô chỉ thể hiện 1 cây, và nếu là 1 cây thì làm sao có khe hở cho tấm cửa cuốn đi qua được? Cảm ơn thầy ạ

2 câu trả lời

269 lượt xem

vỗ tay

Phạm Văn Tuấn 17:07 - Jul 04, 2021

Chào bạn Tuấn!

Trong phép tính tường thì ta trừ khối lượng lanh tô, cửa chiếm chỗ. Ở vị trí trục 4 thì tường 110 ứng với cửa D1, còn 220 ứng với cửa CC, khi trừ thì ta vị trí tương ứng, trong phép đo như bạn nêu là hoàn toàn chính xác, tôi sẽ update bài giảng lại đúng vị trí, cảm ơn bạn đã góp ý. Câu hỏi thứ 2 thì 2 bản vẽ đang có sự mâu thuẫn, khi gặp trường hợp này thực tế lập dự toán ta sẽ báo lại thiết kế điều chỉnh lại và ta update theo sự điều chỉnh đó.

Trong quá trình học chỗ nào cần trao đổi bạn cứ phản hồi nhé, chúc bạn học tập hiệu quả!

vỗ tay

Phạm Văn Tuấn 22:07 - Jul 04, 2021

cảm ơn thầy
