MỘT SỐ CÔNG CỤ SHAPE TOOL PHỔ BIẾN TRONG COREL

Shape Tool là một công cụ quan trọng trong CorelDraw. Đây là công cụ thường được sử dụng khi thiết kế bản vẽ. Các công cụ Shape giúp bạn chỉnh sửa các bản vẽ mà bạn không cảm thấy thoải mái với Coreldraw trong quá trình thiết kế đồ họa.

SHAPE TOOL LÀ GÌ? MỘT SỐ CÔNG CỤ SHAPE TOOL PHỔ BIẾN

Thế nào là Shape Tool?

Shape Tool là một công cụ vẽ hình ảnh chuyên nghiệp. Nó giúp bạn vè được những hình dạng mà bạn muốn trong thiết kế. Ví dụ đường cong, đường thẳng hay hình trái tim, hình ngôi sao….. Các công cụ này sẽ hỗ trợ bạn có thể hoàn thành một cách dễ dàng.

Một số công cụ Shape Tool phổ biến

Hiện nay có khá nhiều các loại Shape Tool để hỗ trợ chúng ta trong quá trình thiết kế. TUy nhiên, không phải loại Shape Tool nào cũng dễ dàng sử dụng. Dưới đây là một sô dạng Shape Tool phổ biến, có tính ứng dụng cao được nhiều người sử dụng:

• Rectangle Tool
• Ellipse Tool
• Polygon Tool

SỬ DỤNG CÔNG CỤ SHAPE TOOL TRONG COREL

Để kích hoạt nó, hãy làm như sau:

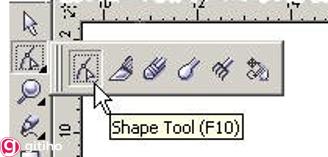

Chọn công cụ Shape từ thanh Toolbox hoặc nhấn F10.

Trên một trang vẽ, con trỏ chuột thay đổi thành

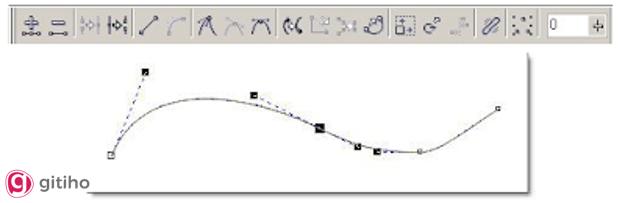

Bảng điều khiển công cụ Shape hiển thị các thông tin sau:

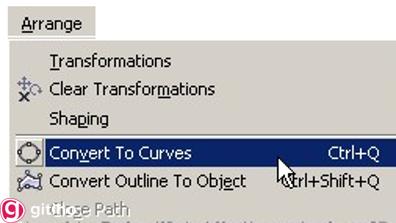

Tuy nhiên, nếu bạn không nhìn thấy thanh thuộc tính của công cụ hình dạng khi bạn chọn nó, hãy chọn đối tượng bạn muốn chỉnh sửa bằng công cụ hình dạng và chọn menu lệnh Place/Convert to Curve.

Ngoài ra, nhấp vào biểu tượng trên thanh thuộc tính cho đối tượng này.

Biểu tượng Add Node: Thêm một nút vào đối tượng. Một dấu chấm hình ngôi sao màu đen xuất hiện khi bạn nhấp vào vị trí mà bạn muốn thêm nút vào vị trí đã nhấp.

Để thêm một nút, hãy nhấp vào biểu tượng Thêm nút trên thanh thuộc tính hoặc nhấp đúp vào vị trí nút cần thêm.

Delete Node Icon: Xóa một nút của đối tượng. Nhấp vào nút bạn muốn xóa và chọn biểu tượng Xóa nút trên bảng điều khiển hoặc nhấp đúp vào nút xóa.

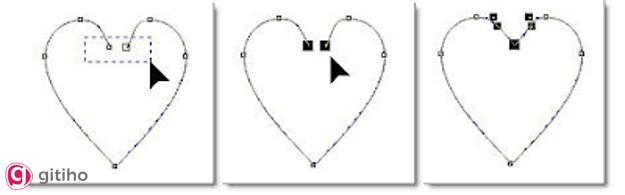

Biểu tượng Kết nối hai nút: Kết nối nút đầu và nút cuối của một đường mở thành một nút, dẫn đến một vùng khép kín (hai nút phải được chọn bằng công cụ hình dạng).

Bấm để chọn hai nút. Hai nút được chọn. Hai nút kết nối trong một

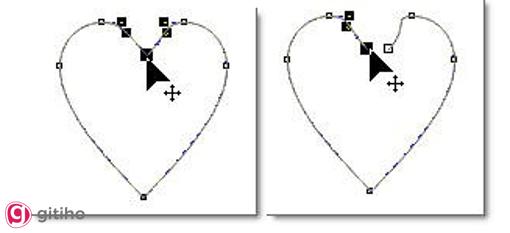

Biểu tượng Break Curve: Thực hiện kết quả ngược lại với Connect Two Nodes. Nhấp vào nút bằng công cụ hình dạng, chọn biểu tượng đường cong đứt đoạn, sau đó di chuột qua nút và kéo ra ngoài để tách nút.

Biểu tượng Convert Line To Curve: Chuyển đường thẳng thành đường cong.

Chọn một nút trên đường dây. Nhấp vào biểu tượng Chuyển đổi đường thành đường cong.

Di chuột qua đường và kéo chuột để tạo đường cong. Biểu tượng Convert Curve To Line: Chuyển đường cong thành đường thẳng. Chọn đường cong bạn muốn chuyển đổi thành đường thẳng và nhấp vào biểu tượng Convert Curve to Straight.

Make Node A Cusp Symbol: Chuyển đổi một nút thành một nút bị hỏng. Nút gãy là nút có hai đường điều khiển không cùng hướng và độ dài của hai đường điều khiển khác nhau. Di chuyển hai dòng điều khiển này một cách độc lập. Biểu tượng nút trơn: Chuyển nút thắt thành nút trơn. Nút trơn là nút có hai vạch điều khiển có độ dài không bằng nhau di chuyển cùng chiều. Một nút trơn tạo ra một đường cong mềm mại, liền mạch xuyên qua nút.

Biểu tượng nút đối xứng: Chuyển đổi nút thành nút đối xứng. Nút đối xứng là nút có hai đường điều khiển có độ dài bằng nhau theo cùng một hướng. Biểu tượng Reverse Curve Direction: Đảo ngược hướng của đường cong. Hướng của đường cong được chỉ định từ nút 1 đến nút cuối cùng. Lệnh này đảo ngược thứ tự của các nút. Để xem kết quả của lệnh này, vẽ một đường cong có mũi tên và chọn lệnh Reverse Curve Direction. Đường cong lật (mũi tên thay đổi hướng).

Biểu tượng mở rộng đường cong để đóng: Kết nối các nút bắt đầu và kết thúc của một đường mở với một đường thẳng để tạo thành một vùng đóng. Auto-Close Curve Icon: Đóng các đường mở vào các khu vực đã đóng. Chọn cả hai đầu của nút đường đang mở và nhấp vào biểu tượng đường cong tự động đóng để tự động đóng đường đang mở.

Biểu tượng Kéo dài nút và Tỷ lệ: Sử dụng để thay đổi khoảng cách và tỷ lệ giữa các nút hiện được chọn. Xoay và nghiêng các biểu tượng nút: Xoay và nghiêng nút đã chọn. Align Node Icons: Thực hiện căn chỉnh nút. Nhấp vào Sắp xếp các nút. Hộp thoại Sắp xếp nút xuất hiện với ba tùy chọn.

Biểu tượng Reverse Curve Direction: Đảo ngược hướng của đường cong. Hướng của đường cong được chỉ định từ nút 1 đến nút cuối cùng. Lệnh này đảo ngược thứ tự của các nút. Để xem kết quả của lệnh này, hãy vẽ một đường cong bằng các mũi tên và chọn lệnh Reverse Curve Direction. Đường cong lật (mũi tên thay đổi hướng).

Biểu tượng mở rộng đường cong để đóng: Kết nối các nút bắt đầu và kết thúc của một đường mở với một đường thẳng để tạo thành một vùng đóng. Auto-Close Curve Icon: Đóng các đường mở vào các khu vực đã đóng. Chọn cả hai đầu của nút đường đang mở và nhấp vào biểu tượng đường cong tự động đóng để tự động đóng đường đang mở.

Biểu tượng Kéo dài nút và Tỷ lệ: Sử dụng để thay đổi khoảng cách và tỷ lệ giữa các nút hiện được chọn. Xoay và nghiêng các biểu tượng nút: Xoay và nghiêng nút đã chọn. Align Node Icons: Thực hiện căn chỉnh nút. Nhấp vào Sắp xếp các nút. Hộp thoại Sắp xếp nút xuất hiện với ba tùy chọn.

Căn chỉnh theo chiều ngang: Căn chỉnh các nút theo chiều ngang.

Căn chỉnh theo chiều dọc: Căn chỉnh các nút theo chiều dọc.

Align Control Points: Tùy chọn này được bật khi chỉ có hai nút được chọn và hai tùy chọn trên được chọn. Việc chọn tùy chọn này sẽ chồng lên hai nút đã chọn. Biểu tượng Chế độ đàn hồi: Khi biểu tượng này được chọn (ẩn), kéo chuột để di chuyển nhóm nút.

Biểu tượng Select All Nodes: Chọn tất cả các nút của một đối tượng.

Curve Smoothing: Làm mềm các đường cong. Các giá trị cao trong trường Curve Smoothness có thể làm biến dạng các đường cong.

KẾT THÚC

Bài viết trên đã tổng hợp các bươc hướng dẫn các công cụ, cũng như các bước thực hiện các công cụ Shape Tool trong Corel. Nếu bạn thấy hay thì hãy theo dõi và bình luận ở bên dưới để chúng mình có động lực ra những bài viết tiếp theo bạn nhé. Hẹn gặp lại các bạn ở những bài viết tiếp theo.
