Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Nội dung được viết bởi Linh Mai

Nhập tọa độ trong CAD là kỹ năng quan trọng mà bất kỳ người vẽ CAD chuyên nghiệp nào cũng cần học. Có thể bạn đã biết cách nhập tọa độ nhưng khi gặp tình huống thực tế vẫn còn bối rối. Hãy thực hành với 5 bài tập nhập tọa độ AutoCAD điển hình của chúng mình để nâng cao kỹ năng nhé!

Trong bài viết trước, chúng mình đã hướng dẫn các bạn cách nhập tọa độ trong AutoCAD chi tiết. Nếu bạn chưa đọc bài lý thuyết thì hãy tham khảo trước khi chúng ta làm bài tập. Trong bài viết này, chúng mình gửi đến bạn 5 dạng bài tập về nhập tọa độ trong AutoCAD.

Thao tác trước khi làm bài tập nhập tọa độ AutoCAD

Trên giao diện làm việc của chúng mình lúc này có 5 đề bài như hình sau:

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Để tiện cho việc theo dõi cả đề bài và phần thực hành thì trước hết chúng ta sẽ chia đôi màn hình. Bạn chỉ cần thực hiện thao tác như sau:

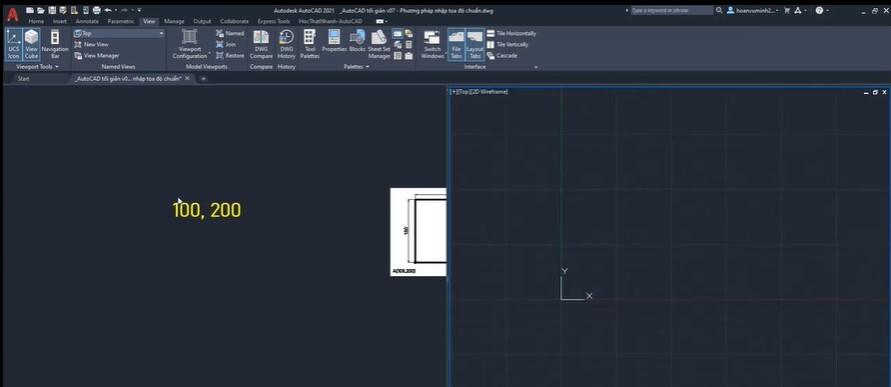

Vào View => mở mục Viewport Configuration => chọn Two Vertical là màn hình sẽ được chia đôi.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Chúng mình sẽ để đề bài ở màn hình bên trái và tiến hành làm bài tập nhập tọa độ AutoCAD ở màn hình bên phải nhé.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bài tập nhập tọa độ AutoCAD số 1

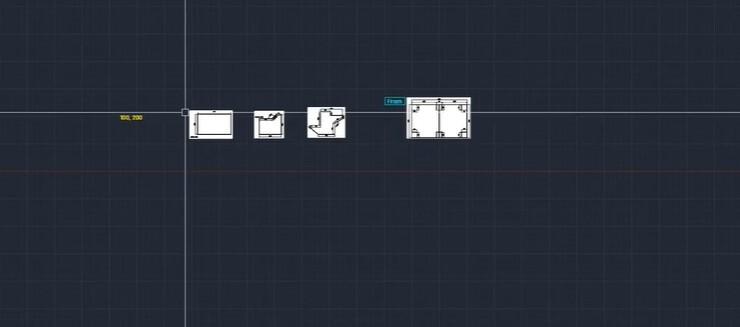

Trước hết, bạn có thể thấy đề bài đang yêu cầu phải có một điểm tọa độ (100,200). Chúng ta sẽ tạo ra một điểm có tọa độ tuyệt đối là (100, 200) thì bạn làm như sau:

Bước 1: Gõ lệnh PO vào dòng lệnh Command Line để tạo lệnh vẽ một điểm

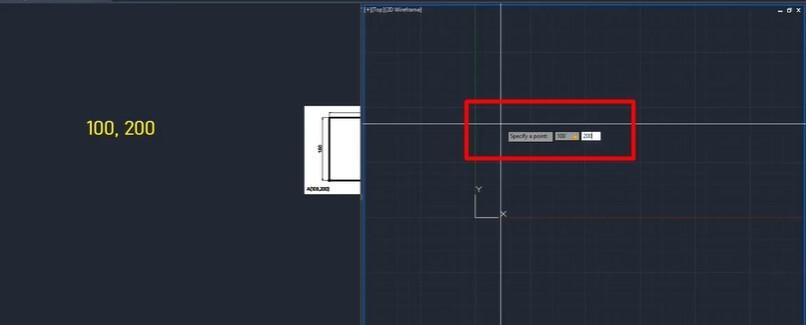

Bước 2: Nhập tọa độ (100,200) vào vị trí như trong ảnh rồi bấm Enter là đã hoàn thành.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bài tập đầu tiên khá đơn giản và dễ thực hiện phải không nào? Chúng ta sẽ cùng đi sang bài tập tiếp theo nhé.

Bài tập nhập tọa độ AutoCAD số 2

Nhìn vào đề bài ở đây bạn có thể thấy chúng ta cần vẽ một hình chữ nhật có chiều dài là 300, chiều rộng là 180; ngoài ra còn có một điểm A (100,200) nằm ở góc của hình chữ nhật. Có 2 cách để chúng ta xử lý bài tập này:

Cách 1: Chỉ dùng lệnh vẽ đường thẳng LINE

Bước 1; Bạn gõ chữ L vào thanh lệnh đê truy cập lệnh LINE

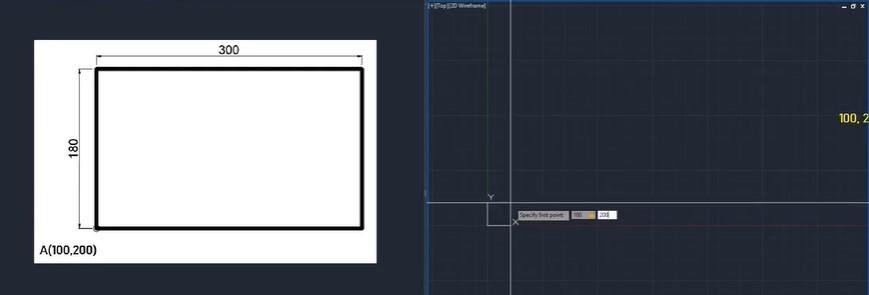

Bước 2: Phần mềm hỏi Specify first point, chúng ta sẽ chọn luôn điểm đầu tiên của đường thằng là điểm A. Bạn chỉ cần nhập tọa độ (100,200) vào là được.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

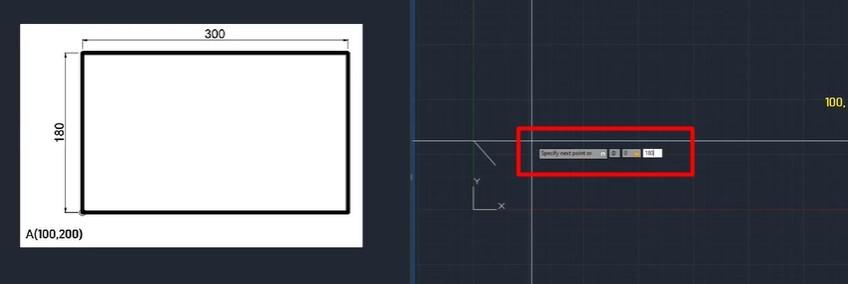

Bước 3: Sau khi tạo được điểm A, phần mềm hỏi bạn Specify next point. Để tạo ra chiều rộng 180 cho hình chữ nhật thì điểm tiếp theo của đường thẳng phải có tọa độ tương đối là (0, 180). Lý do là vì điểm này cách điểm A một khoảng là 180, ta dùng cách nhập tọa độ tương đối để tìm ra điểm này chính xác nhất. Bạn gõ @0,180 vào vị trí như hình dưới đây là được nhé:

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Sau đó bạn có thể thấy cạnh có độ dài 180 với điểm đầu tiên là điểm A đã được tạo ra:

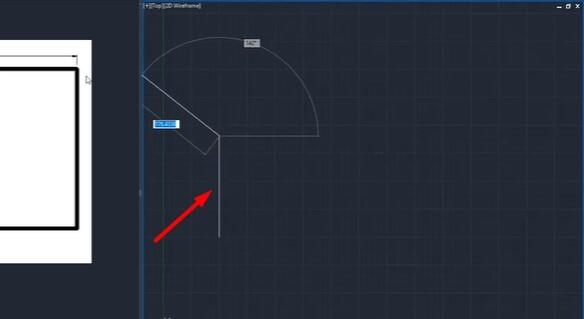

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

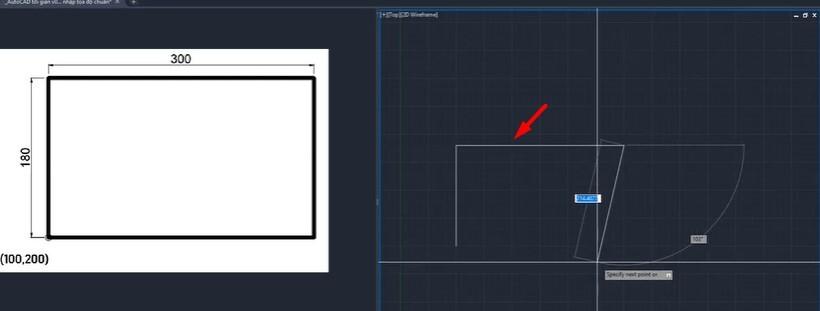

Bước 4: Để tạo ra chiều dài 300 cho hình chữ nhật thì điểm tiếp theo của hình chữ nhật lại lấy điểm có tọa độ tương đối (0,180) làm gốc; tọa độ tương đối của nó sẽ là (300,0). Chú ý là tọa độ của nó không phải đang so với gốc tọa độ hay với điểm A nhé các bạn. Bạn nhập @300,0 là cạnh mới đã được tạo ra với độ dài 300.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bước 5: Ở cạnh tiếp theo, chúng ta vẫn dùng cách nhập tọa độ tương đối. Tuy nhiên, vì cạnh này đang hướng xuống dưới nên bạn phải nhập là @0, -180

Bước 6: Cạnh cuối cùng bạn không cần nhập nữa mà chỉ cần gõ lệnh tắt C trong thanh lệnh rồi bấm phím cách để đóng lệnh vẽ lại là hình chữ nhật đã được tạo ra.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Cách 2: Dùng lệnh vẽ hình chữ nhật Rectangle

Bước 1: Bạn nhập lệnh tắt REC để tạo yêu cầu vẽ hình chữ nhật trong AutoCAD

Bước 2: Phần mềm hỏi: Specify first corner point tức là hãy chọn điểm của góc đầu tiên. Chúng ta sẽ chọn luôn là điểm A(100,200) nhé. Lúc này điểm A đã được tạo ra:

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

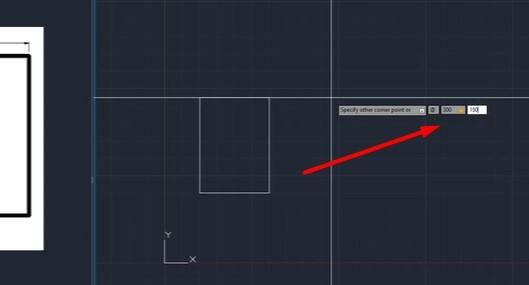

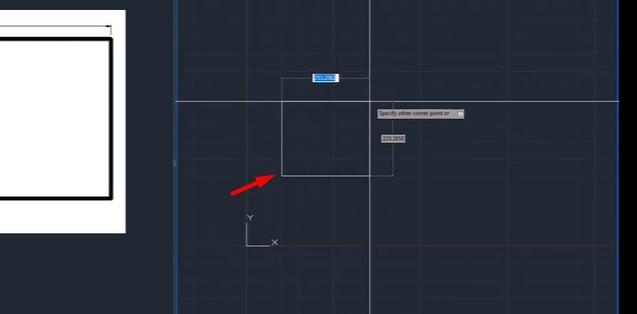

Bước 3: Phần mềm hỏi Specify orther corner point tức là chọn một góc khác của hình chữ nhật. Ở đây chúng ta sẽ nhập điểm của góc đối để tạo được hình chữ nhật. Điểm này sẽ có tọa độ tương đối là (300,180) so với điểm A. Bạn chỉ cần nhập @300,180 rồi bấm phím cách (Space) là được nhé.

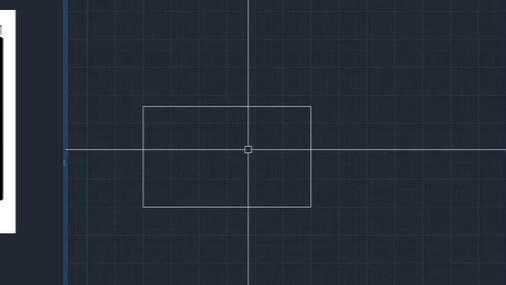

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Cách này dễ thực hiện và cũng thao tác nhanh hơn cách 1. Tuy nhiên tùy vào thói quen sử dụng AutoCAD bạn thích dùng cách nào thì dùng nhé.

Bài tập nhập tọa độ AutoCAD số 3

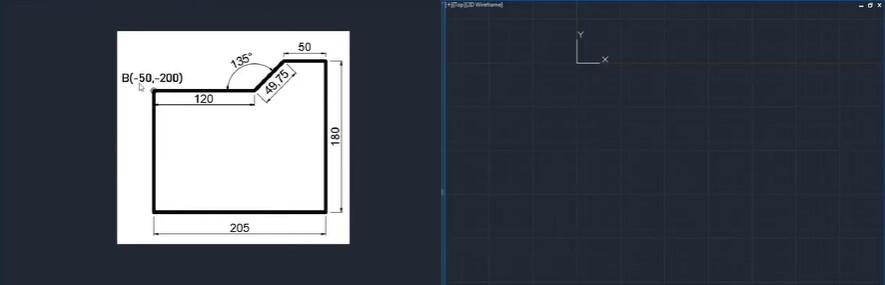

Tiếp theo chúng ta sẽ xử lý một đề bài phức tạp hơn. Hãy xem hình ảnh dưới đây:

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Nhìn vào hình vẽ này chúng ta có thể thấy yêu cầu của đề bài khá giống vẽ CAD cho đường bao khu đất hoặc cho một căn phòng. Trong đó bao gồm: điểm B có tọa độ tuyệt đối là (-50, -200), các điểm còn lại có thể xác định bằng tọa độ tương đối và tọa độ cực. Cách thực hiện là dùng lệnh LINE với các bước chi tiết là:

Bước 1: Dùng lệnh tắt L để truy cập lệnh vẽ đường thẳng, nhập tọa độ tuyệt đối cho điểm đầu tiên là (-50, -200) chính là điểm B.

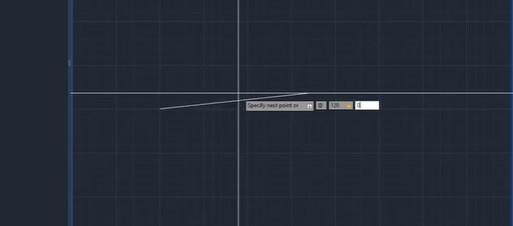

Bước 2: Cạnh tiếp theo có tọa độ tương đối là (120,0), bạn nhập @120,0 rồi bấm phím cách hoặc Enter. Như vậy là bạn đã tạo ra được cạnh có độ dài là 120 như trong đề bài.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

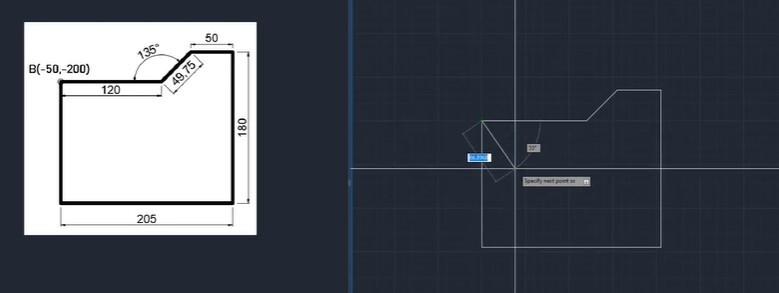

Tiếp theo chúng ta cần tạo một cạnh có độ dài 49,75 và có góc tạo bởi nó và cạnh trong bước 2 là 135°. Chúng ta sẽ sử dụng cách nhập tọa độ cực. Tuy nhiên góc α° ở đây không phải góc 135° bởi vì bạn cần dóng theo góc được tạo với trục hoành, góc α° ở đây sẽ là 45° nhé.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bước 3: Bạn nhập tọa độ cực là @49,75 < 45 là được. Lý do trong cú pháp có thêm @ là vì bạn đang nhập tọa độ tương đối so với điểm trước đó nhé.

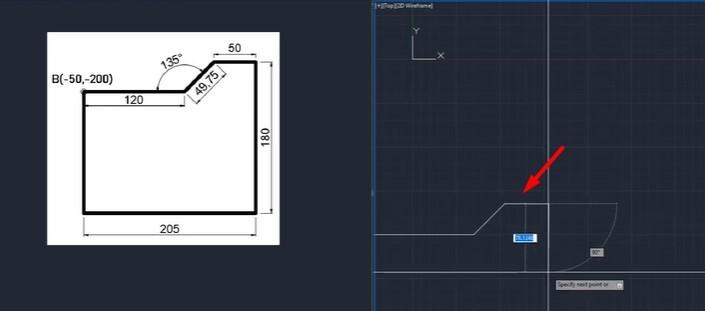

Bước 4: Điểm tiếp theo sẽ có tọa độ tương đối là (50,0) so với điểm trước đó, bạn nhập @50,0 là chúng ta đã vẽ được rồi nhé.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

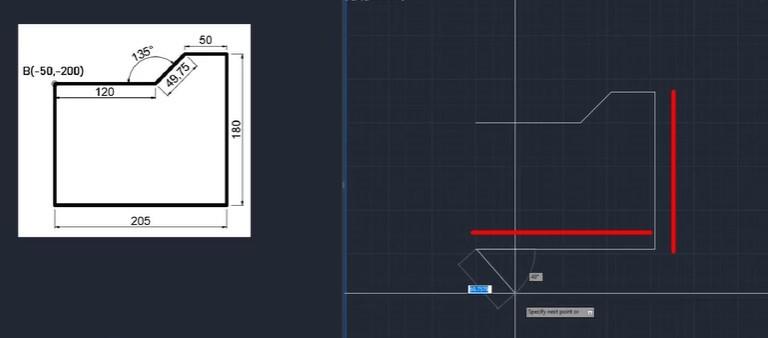

Bước 5: Cạnh tiếp theo là một cạnh đi xuống nên tọa độ tương đối sẽ là (0, -180), bạn vẫn nhập @0, -180.

Bước 6: Cạnh tiếp theo là một cạnh đi ngang nhưng chiều từ phải sang trái nên tọa độ là (-205,0), bạn nhập @205,0.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bước 7: Cuối cùng bạn chỉ cần tích vào điểm B ban đầu và thoát lệnh là đã hoàn thành hình vẽ giống như đề bài với tọa độ và độ dài các cạnh chính xác.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bài tập nhập tọa độ AutoCAD số 4

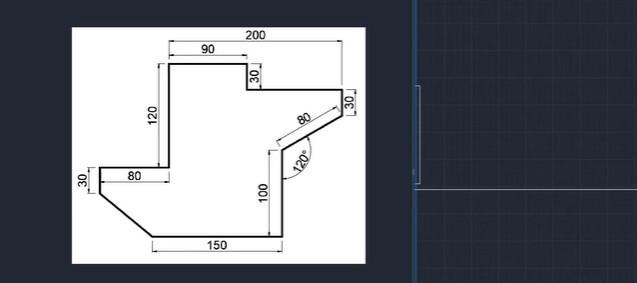

Ở bài tập số 3 chúng ta đã biết cách nhập tọa độ cực và tọa độ tương đối rồi. Để nắm chắc kiến thức hơn chúng ta sẽ đến với đề bài có độ khó cao hơn một chút. Dưới đây là hình vẽ mà đề bài yêu cầu:

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

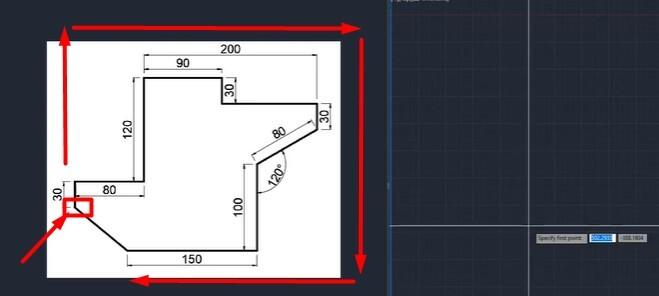

Trong đề bài không có điểm nào cần phải xác định bởi tọa độ tuyệt đối. Chúng ta có thể chọn một điểm bất kỳ làm điểm ban đầu rồi tạo ra các điểm tiếp theo bằng cách sử dụng lệnh LINE và nhập tọa độ tương đối hoặc tọa độ cực. Chúng mình sẽ chọn điểm gốc và chiều vẽ như hình ảnh dưới đây. Bạn có thể chọn bất kỳ điểm nào khác đều được nhé.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bước 1: Bọn chọn một điểm bất kỳ trên không gian Drawing Space ở bên phải, sau đó gõ lệnh tắt L để truy cập lệnh vẽ đường thẳng rồi nhập tọa độ tương đối (0, 30) bằng cú pháp @ 0, 30.

Bước 2: Điểm thứ 3 cũng là tọa độ tương đối, bạn vẫn dùng lệnh LINE và nhập tọa độ @80, 0

Bước 3: Điểm thứ 4 bạn cũng dùng lệnh vẽ đường thẳng và nhập tọa độ @0, 120

Bước 4: Điểm thứ 5 vẫn là tọa độ tương đối, bạn vẫn dùng lệnh LINE rồi nhập tọa độ @90,0

Bước 5: Cạnh tiếp theo của khối hình có chiều đi xuống, bạn nhập tọa độ tương đối cho lệnh LINE là @0, -30

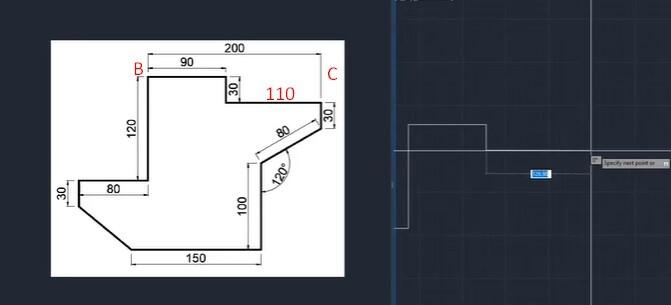

Cạnh tiếp theo bạn cần chú ý hơn một chút vì trong đề bài không ghi sẵn độ dài. Tuy nhiên bạn có thể thấy độ dài tổng từ điểm B đến điểm C trong hình là 200, trong đó phần cạnh phía trước dài 90, vậy phần cạnh còn lại sẽ là 110.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bước 6: Bạn dùng lệnh LINE rồi nhập tọa độ @110, 0 là được.

Bước 7: Cạnh tiếp theo của khối hình có chiều đi xuống, bạn nhập tọa độ tương đối cho lệnh LINE là @0, -30

Bước tiếp theo sẽ hơi khó hơn một chút. Bạn cần tạo ra một đường thẳng đi chéo có độ dài 80. Điều này khá dễ nhưng nó lại cần tạo được một góc 120 độ với đường liền sau nó. Vậy ta làm thế nào khi chưa vẽ đường liền sau? Bạn chỉ cần xác định đúng góc mà nó tạo với trục hoành của điểm đã tạo ở bước 7.

Nếu ta vẽ lên đề bài 2 đường thẳng song song đi qua hai đầu của cạnh cần tạo, lúc này bạn sẽ thấy 2 góc tạo bởi 2 đường thẳng song song sẽ bằng nhau. Với góc ở dưới, ta có thể xác định nó là 30 độ vì góc lớn là 120 mà đường thẳng song song bên dưới lại vuông góc với cạnh phía dưới tạo thành góc 90 độ. Suy ra góc tạo với đường thẳng song song bên trên cũng là 30 độ. Khi đó ta có tổng góc lớn ở bên trên là 180 độ, góc nhỏ là 30 độ thì góc tạo bởi điểm cần vẽ với trục hoành của điểm ở bước 7 sẽ là góc 150 độ. Bạn xem hình ảnh sau để hình dung rõ hơn nhé:

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bước 8: Đã xác định được góc là 150 độ thì bạn chỉ cần dùng lệnh vẽ đường thẳng và nhập tọa độ là @ 80 < -150 là được nhé. Tọa độ âm là vì đường chéo này theo chiều từ phải sang trái nhé các bạn.

Bước 9: Điểm tiếp theo sẽ có độ dài 100, cũng là một đường thẳng thông thường nên rất dễ vẽ. Bạn dùng lệnh LINE nhập tọa độ @0, -100 là được.

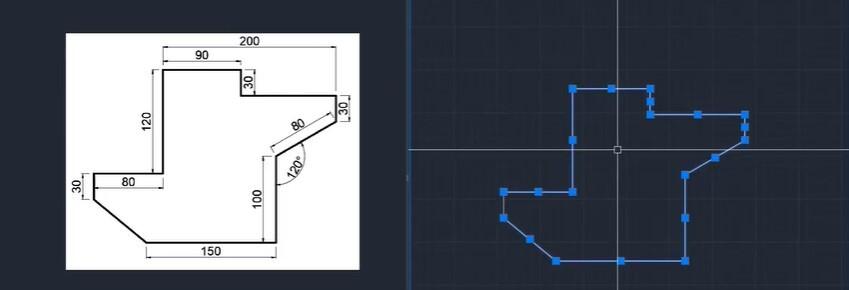

Bước 10: Cạnh tiếp theo bạn vẫn dùng lệnh LINE rồi nhập tọa độ là @-150, 0 là được. Sau đó bạn tích chuột vào điểm ban đầu ở bước 1 để hoàn thành khối hình. Cuối cùng bạn thoát lệnh là được thành quả như hình ảnh dưới đây.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Bài tập nhập tọa độ AutoCAD số 5

Đây không chỉ là bài tập nhập tọa độ AutoCAD bình thường mà bạn còn được ôn tập lại về kỹ thuật truy bắt điểm trong CAD mà chúng mình đã hướng dẫn trước đây. Trước hết, hãy cùng quan sát khối hình mẫu của đề bài:

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Để vẽ được hình này chúng ta sẽ vẽ từ hình lớn trước rồi mới tới hình nhỏ. Phương pháp thực hiện là dùng lệnh LINE, lệnh RECTANGLE và truy bắt điểm.

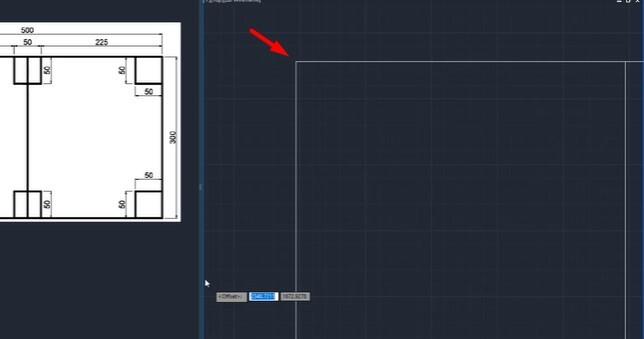

Bước 1: Dùng lệnh tắt REC để truy cập lệnh vẽ hình chữ nhật, nhập tọa độ (300, 500) để tạo ra hình chữ nhật lớn ở bên ngoài.

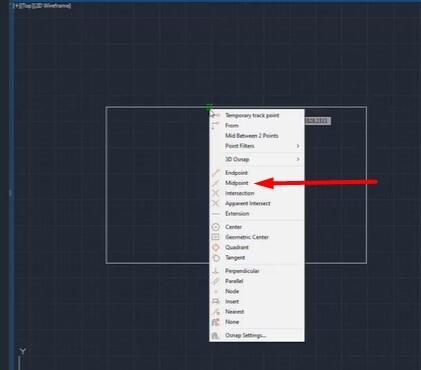

Bước 2: Vẽ đường dóng ở giữa hình chữ nhật bằng cách dùng lệnh tắt L => bấm Shift + chuột phải => chọn Midpoint để tìm ra trung điểm của cạnh trên làm điểm đầu tiên của đường thẳng. Để xác định trung điểm của cạnh dưới bạn cũng làm tương tự nhé.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

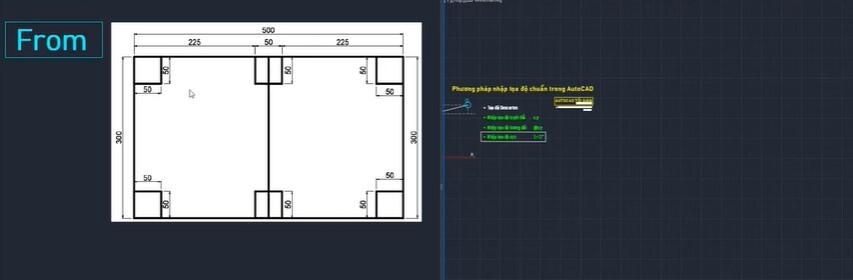

Bước 3: Chúng ta cần vẽ hình vuông nhỏ ở góc như đề bài yêu cầu. Sau đây chúng mình sẽ hướng dẫn các bạn một kỹ thuật truy bắt điểm nâng cao là From. Tức là truy bắt điểm dựa vào một điểm cơ sở. Trước tiên bạn truy cập lệnh vẽ đường thẳng bằng cách gõ phím tắt L => bấm Shift + chuột phải => chọn From. Sau đó dưới thanh lệnh sẽ có dòng chữ Specify firt point _ from base point có nghĩa là bạn hãy chọn điểm cơ sở. Lúc này bạn tích vào điểm giao bởi 2 cạnh của hình chữ nhật lớn như hình.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

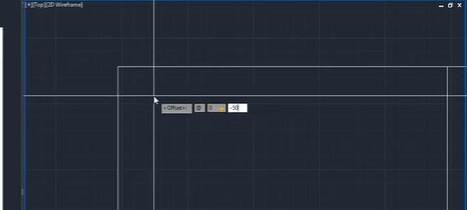

Chữ offset ở dưới thanh lệnh có nghĩa là từ điểm cơ sở bạn muốn dịch chuyển như thế nào. Lúc này bạn nhập tọa độ là @0, - 50 thì nó sẽ truy bắt đúng vào điểm cách điểm cơ sở một khoảng là 50.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Điểm theo của hình vuông bạn chỉ cần dùng lệnh LINE, nhập tọa độ @50, 0 là; điểm cuối cùng của hình vuông bạn cũng dùng lệnh vẽ đường thẳng, nhập tọa độ là @0, 50.

Với các hình vuông ở các góc còn lại của hình chữ nhật bạn thực hiện tương tự nhé.

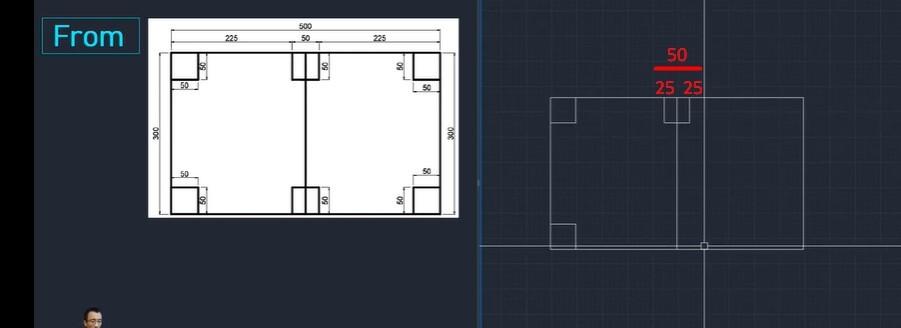

Bước 4: Vẽ hình vuông giao nhau với cạnh đã chia đôi hình chữ nhật. Bạn cũng dùng phương pháp truy bắt điểm From. Điểm cơ sở ở đây sẽ là trung điểm của cạnh trên hình chữ nhật. Khi đó, bạn nhập tọa độ cho điểm tiếp theo sẽ @-25, 0 bởi vì cạnh hình vuông này cũng bị chia đôi nên độ dài mỗi bên chỉ là 25. Các cạnh còn lại thực hiện tương tự, nhập đúng tọa độ là được nhé.

Hướng dẫn phương pháp nhập tọa độ chuẩn trong AutoCAD (Phần 2)

Kết luận

Như vậy, chúng ta đã thực hành với 5 bài tập về nhập tọa độ trong AutoCAD. Bạn hãy đọc kỹ hướng dẫn ở từng bài để thực hiện nhé. Chỉ cần bạn nhập tọa độ đúng là có thể vẽ được khối hình như ý. Nếu bạn muốn học nhiều hơn về các kỹ năng cũng như kiến thức khi làm việc với AutoCAD thì hãy tham gia khóa học Tuyệt đỉnh AutoCAD.

Khóa học giúp bạn trang bị từ kiến thức nền tảng đến kỹ năng nâng cao để trở thành một bậc thầy AutoCAD thực thụ. Sau khóa học, bạn có thể dùng thành thạo phần mềm AutoCAD để tạo ra các bản vẽ kỹ thuật chất lượng. Trong quá trình học, nếu có bất kì thắc mắc nào, bạn hãy để lại câu hỏi dưới phần bình luận, giảng viên sẽ giải đáp trong vòng 24h nhé. Hãy tham gia khóa học để được học AutoCAD bài bản và chuyên nghiệp giúp nâng cao năng lực cho bản thân.

Chúc các bạn học tốt!
