Thử sức với 11 bài tập AutoCAD về kỹ thuật dựng hình tăng dần độ khó nào các bạn ơi! Hãy cùng Gitiho tìm giải pháp tốt nhất cho từng bài tập trong AutoCAD nhé.

Trong các bài viết trước, chúng mình đã hướng dẫn các bạn lệnh vẽ và lệnh hiệu chỉnh đối tượng hình học trong AutoCAD. Bây giờ chúng ta sẽ ứng dụng kiến thức đã học để giải bài tập AutoCAD với độ khó tăng dần nhé. Chúng mình mang đến cho các bạn 11 bài tập AutoCAD cực hay. Tham khảo ngay dưới đây!

8 bài tập AutoCAD cơ bản về dựng hình nâng dần độ khó

Bài tập AutoCAD số 1: Vẽ tam giác và đường tròn nội tiếp

Trước hết bạn quan sát hình ảnh của đề bài:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Phân tích một chút chúng ta sẽ thấy đây là một hình tam giác đã có sẵn thông số về cạnh, bạn sẽ dùng lệnh Line hoặc Polyline để vẽ nó. Phần góc của tam giác thì sử dụng phương pháp nhập tọa độ cực. Sau cùng vẽ đường tròn nội tiếp tam giác là hoàn thành. Cách thực hiện chi tiết:

Bước 1: Dùng lệnh Polyline bằng cách nhập lệnh tắt PL => bấm phím cách.

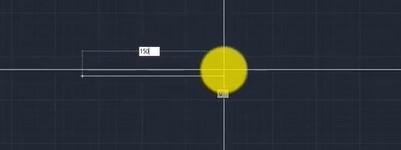

Bước 2: Chọn một điểm bất kỳ làm điểm đầu tiên, nhập thông số 150 vào Dynamic Input để vẽ cạnh đáy tam giác => bấm phím cách.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bước 3: Cạnh tiếp theo bạn nhập độ dài cạnh là 120 => bấm phím Tab. Về phần góc các bạn cần chú ý là chúng ta sẽ nhập góc tạo bởi cạnh này với trục hoành theo chiều dương nên sẽ là góc lớn trong hình ảnh dưới đây với thông số là 146 độ chứ không phải nhập góc 34 độ nhé.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)


Bước 4: Bấm phím C để thoát lệnh Polyline là cạnh cuối cùng sẽ được vẽ tự động bắt vào điểm đầu tiên. Ở đây chúng mình dùng lệnh DIM để kiểm tra thì góc ở đáy của tam giác đúng 34 độ. Chi tiết về lệnh này chúng mình sẽ hướng dẫn sau nhé.

Bước 5: Vẽ đường tròn nội tiếp thì không có gì khó khăn. Chúng mình đã từng hướng dẫn trong bài 9 lệnh vẽ trong AutoCAD rồi nhé. Bạn chỉ cần bấm vào biểu tượng Circle trên thanh Ribbon => chọn mục Tan, Tan, Tan => sau đó tích vào 3 điểm bất kỳ nằm trên 3 cạnh của tam giác là được (trừ điểm ở các đỉnh ra nhé). Dưới đây là kết quả:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bài tập AutoCAD số 2: Vẽ hình tam giác và đường tròn ngoại tiếp

Trước hết bạn quan sát hình ảnh của đề bài:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bạn có phát hiện ra tam giác này và tam giác ở bài 1 hoàn toàn giống nhau về thông số không? Đề tài chỉ khác nhau là ở đây cần vẽ đường tròn ngoại tiếp. Do đó chúng mình chỉ hướng dẫn phần vẽ đường tròn ngoại tiếp thôi nhé. Cách vẽ tam giác các bạn xem lại ở bài tập 1. Sau khi vẽ xong hình tam giác các bạn thực hiện những bước sau:

Bước 1:lệnh tắt C => bấm phím cách để truy cập lệnh Circle

Bước 2: Chọn 3 điểm nằm trên đường tròn chính là 3 cạnh của tam giác đã vẽ. Thế là bạn đã hoàn thành đề bài rồi đó. Rất đơn giản phải không nào?

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bài tập AutoCAD số 3: Vẽ tam giác và cung tròn ngoại tiếp

Đây hình ảnh của đề bài:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bạn có thấy thấy hình này có tam giác đã được cho sẵn thông số về cạnh, góc. Bên ngoài tam giác có một cung trong ngoại tiếp. Cách vẽ nó như sau:

Bước 1: Nhập lệnh tắt L => bấm phím cách để truy cập lệnh Line. Nhập độ dài cạnh trong Dynamic Input là 100.

Bước 2: Cạnh tiếp theo dài 60 và có góc thì bạn nhập cạnh là 60. Về phần góc, cũng tương tự như bài tập 1, chúng ta không nhập góc đề bài cho mà nhập góc tạo bởi cạnh đó với trục hoành theo chiều dương. Vậy ta sẽ nhập góc này là 120 độ. Sau đó bấm phím C để thoát lệnh là vẽ xong hình tam giác.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)


Bước 3: Dùng lệnh tắt A => phím cách để truy cập lệnh vẽ đường tron ARC.

Bước 4: Lần lượt chọn các điểm Start Point, Second Point và End Point theo gợi ý trên thanh lệnh là 3 điểm nằm ở đỉnh của tam giác là hoàn thành đề bài.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

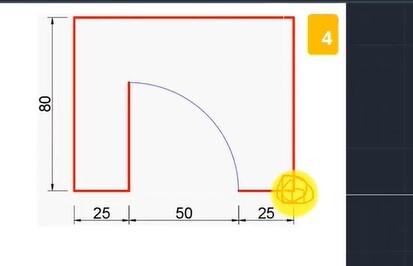

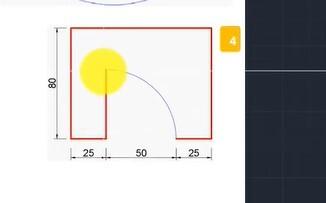

Bài tập AutoCAD số 4: Vẽ căn phòng có cánh cửa

Trước hết bạn quan sát hình ảnh đề bài sẽ thấy trông nó giống như một căn phòng có cánh cửa đang mở.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

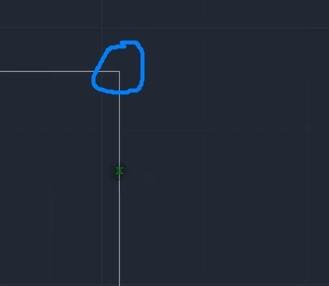

Ở đây chúng mình sẽ dùng lệnh Polyline để vẽ và chọn điểm bắt đầu là điểm được khoanh đỏ trong hình dưới đây:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Các bước thực hiện chi tiết là:

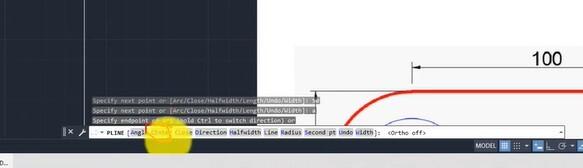

Bước 1: Dùng lệnh Polyline bằng cách nhập lệnh tắt PL => bấm phím cách. Sau đó kéo thẳng lên và nhập độ dài 80 => Enter.

Bước 2: Cạnh tiếp theo là bạn kéo sang ngang và nhập độ dài là 100 theo thông số trên hình => Enter. Cạnh tiếp theo nữa tiếp tục đi xuống, nhập độ dài 80 => Enter. Cạnh tiếp theo nữa là một cạnh nhỏ trên hình đã có thông số là 25, bạn chỉ cần nhập theo rồi bấm Enter.

Bước 3: Cạnh tiếp theo là cạnh đi vào trong nhưng chưa có thông số. Phần cung tròn được thể hiện trên hình là 1/4 của đường tròn có bán kính là 50. Như vậy cạnh đi vào trong này cũng là 50. Bạn nhập xong thì bấm Enter.

Bước 4: Vẽ cung tròn bằng cách nhập lệnh tắt A => bấm phím cách để truy cập vào lệnh ARC. Sau đó bạn chọn vào chữ Center được gợi ý ở thanh lệnh.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

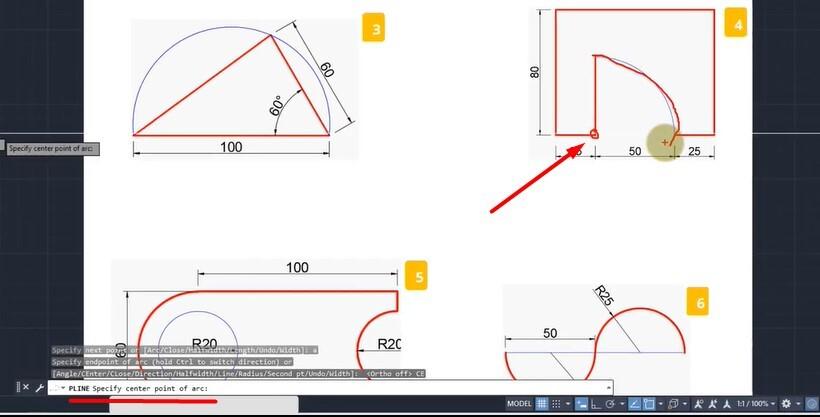

Tiếp theo bạn thấy thanh lệnh gợi ý Specify center point thì bạn chọn vào điểm như hình dưới đây.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Tiếp theo bạn bấm giữ phím Ctrl để cung tròn quay vào trong. Sau đó bạn tích vào điểm bất kỳ nằm trên đường thẳng chung với cạnh nhỏ đã vẽ ở bước 2 là được.

Bước 5: Gõ lệnh tắt L để quay lại lệnh Line và tích vào điểm bắt đầu của hình vẽ là hoàn thành.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

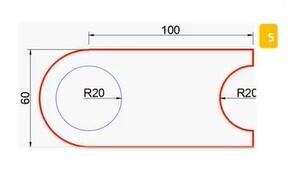

Bài tập AutoCAD số 5: Vẽ khối hình cong

Trước hết bạn quan sát hình ảnh đề bài:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

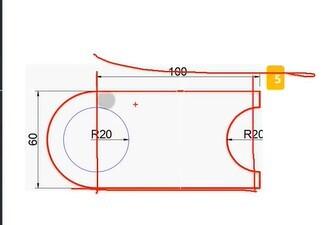

Để vẽ được hình này nhanh nhất thì chúng mình khuyên các bạn nên làm theo thứ tự là: Vẽ hình chữ nhật được khoanh trong hình dưới đây => vẽ 2 cung tròn => vẽ hình trong nằm bên trong.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Các bước thực hiện chi tiết là:

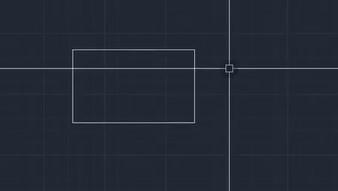

Bước 1: Nhập lệnh tắt REC => để truy cập lệnh Rectangle => nhập thông số cho chiều dài của hình chữ nhật là 100 => bấm phím Tab => nhập thông số cho chiều rộng là 60 => phím Enter là xong hình chữ nhật.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

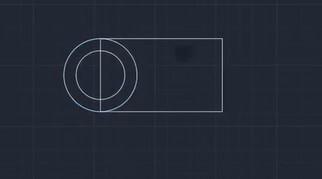

Bước 2: Các bạn dùng lệnh tắt là C để truy cập lệnh vẽ đường tròn, tâm đường tròn chính là trung điểm trên cạnh ngắn của hình chữ nhật. Bạn dùng kỹ thuật truy bắt điểm để tìm thấy điểm này. Chọn được tâm rồi thì bạn kéo đường tròn ra chạm đến đỉnh của hình chữ nhật thì thả chuột là được hình như dưới đây:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bước 3: Các bạn quan sát trên hình sẽ thấy đường tròn nằm  bên trong khối hình có R=20, khoảng cách từ đường tròn đến cạnh của hình chữ nhật đã vẽ là 10. Vậy chúng ta có thể dùng lệnh hiệu chỉnh hình học Offset đã từng học để tạo ra đường tròn nhỏ này.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Cách thực hiện: Gõ lệnh tắt O => phím cách => nhập số liệu là 10 => phím cách => chọn vào đường tròn lớn => tích vào một vị trí nắm bên trong đường tròn lớn là sẽ được đường tròn nhỏ có R=20.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

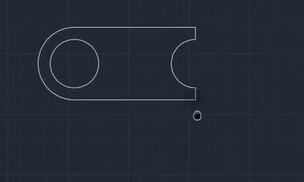

Bước 4: Lúc này bạn lại nhìn thấy cung tròn ở đầy bên phải khối hình có cùng thông số với đường tròn nhỏ. Tâm của chúng nằm trên cùng một đường thẳng. Bạn có thể copy đường tròn nhỏ ra bằng cách: Gõ lệnh tắt CO=> phím cách => tích vào tâm của đường tròn nhỏ => kéo chuột để di chuyển đường tròn vừa copy sang bên phải => bấm phím Shift + chuột phải và chọn Midpoint để thả đường tròn ra ở đúng trung điểm của cạnh ngắn bên phải hình chữ nhật.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

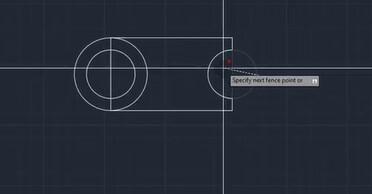

Bước 5: Dùng lệnh TRIM => tích vào một điểm ở bên ngoài khối hình => kéo vào bên trong để cắt bỏ các phần thừa của hình đi.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Sau đó chúng ta đã hoàn thiện được hình vẽ như đề bài:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bài tập AutoCAD số 6: Vẽ 2 cung tròn nối liền nhau

Bạn quan sát hình ảnh đề bài sẽ thấy đây là một bài tập khá đơn giản:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Cách thực hiện là:

Bước 1: Nhập lệnh tắt A => bấm phím cách để truy cập lệnh vẽ cung tròn ARC => chọn một điểm bất kỳ làm điểm bắt đầu => gõ C + bấm phím cách => chỉ định điểm tâm của cung tròn. Quan sát đề bài bạn sẽ thấy bán kính của cung tròn là 25, do đó bạn nhập thông số là 25 => bấm Enter là được cung tròn thứ nhất.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bước 2: Thực hiện tươgn tự bước 1 để vẽ một cung tròn thứ 2 với điểm đầu tiên là điểm được khoanh như trong hình.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Nhưng ở bước cuối các bạn cần làm thêm thao tác giữ phím Ctrl để cung tròn quay lên trên. Như vậy chúng ta sẽ có được hình vẽ như đề bài:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bài tập AutoCAD số 7: Vẽ hình có độ dày

Bạn chỉ cần xem hình ảnh của đề bài dưới đây là có thể phân tích được ngay chúng ta sẽ dùng lệnh Polyline để vẽ và thiết lập độ dày cho khối hình.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Trước hết chúng ta sẽ vẽ khối hình ở bên trái. Cách vẽ chi tiết như sau: Nhập lệnh tắt PL => phím cách => tích vào một điểm bất kỳ => gõ chữ W => bấm phím cách thì bạn sẽ thấy thanh lệnh đang hiện gợi ý là Specify starting width là nhập chiều rộng cho hình.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bạn nhập chiều rộng là 10 theo thông số đề cho. Sau đó thanh lệnh lại tiếp tục gợi ý là Specify ending width thì bạn vẫn nhập theo thông số của đề là 10. Cuối cùng bạn nhập chiều dài cho khối hình bằng 50 là được.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Tiếp theo, chúng ta vẽ khối hình ở bên phải cũng với lệnh Polyline. Cách vẽ chi tiết là:  Nhập lệnh tắt PL => phím cách => tích vào một điểm bất kỳ => gõ chữ W => bấm phím cách thì bạn sẽ thấy thanh lệnh đang hiện gợi ý là Specify starting width là nhập chiều rộng cho hình. Lúc này bạn nhập độ dày là 0 => bấm Enter, vì đường thẳng này chỉ là đường thẳng bình thường, không dày như của khối hình bên trái. Sau đó thanh lệnh lại tiếp tục gợi ý là Specify ending width thì bạn vẫn nhập là 0 => bấm phím Enter.

Thứ tự vẽ tiếp theo của chúng ta là: Vẽ đoạn thẳng dài 20 => vẽ hình tam giác => vẽ đoạn thẳng dài 20 còn lại từ dưới lên theo hình mẫu.

Đầu tiên bạn vẫn chưa thoát khỏi lệnh Polyline ở bước trên thì chúng ta nhập 20 vào Dynamic Input để tạo đường thẳng.

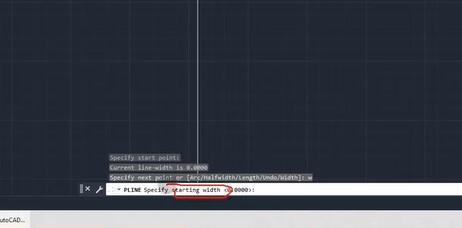

Tiếp theo gõ chữ W => bấm phím cách => thì bạn sẽ thấy thanh lệnh đang hiện gợi ý là Specify starting width là nhập chiều rộng cho hình thì bạn nhập là 20 vì cạnh đáy tam giác là 20 theo thông số đề cho. Sau đó thanh lệnh lại tiếp tục gợi ý là Specify ending width thì bạn vẫn nhập là nhập là 0 => bấm phím Enter. Tiếp theo bạn nhập chiều dài cho mũi tên là 10.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)



Sau đó bạn vẽ tiếp đoạn thẳng còn lại độ dài là 20 => bấm Enter là hoàn thành hình vẽ.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bài tập AutoCAD số 8: Vẽ đường tròn và tiếp tuyến

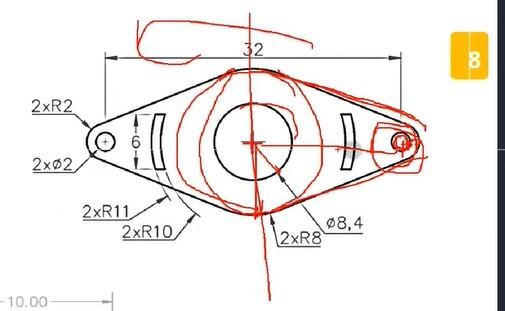

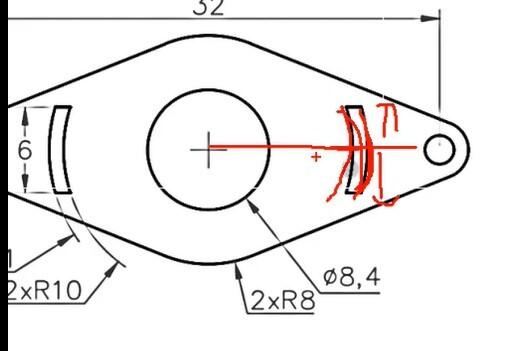

Các bạn nào làm trong lĩnh vực cơ khí sẽ thấy hình ảnh của đề bài dưới đây trông khá quen thuộc. Bởi vì nó giống như cổ bô của xe máy. Bài tập này đã nâng độ khó lên một chút rồi nên các bạn theo dõi kỹ phần hướng dẫn nhé.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Về cơ bản, với hình vẽ này chủ yếu là các bạn dùng lệnh vẽ đường tròn, sau đó vẽ tiếp tuyến cho đường tròn rồi xóa bỏ những phần thừa. Bạn sẽ vẽ một nửa hình trước rồi phản chiếu lại bằng lệnh Mirror là được nhé.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Các bước vẽ hình chi tiết như sau:

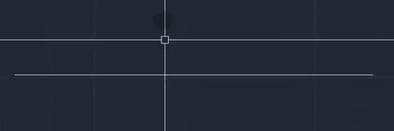

Bước 1: Dùng lệnh Line để vẽ một trục ngang làm trục dóng khi vẽ hình để dễ quan sát hơn.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

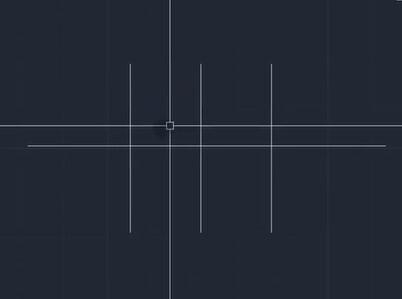

Bước 2: Vẽ 3 trục dọc cũng để làm đường dóng. Bạn dùng lệnh Line vẽ 1 trục đi qua Midpoint của đường thẳng nằm ngang thôi sau đó dùng lệnh Offset, nhập thông số là 16 rồi kéo sang 2 bên. Bạn chú ý chúng ta sẽ dùng lệnh Move để kéo luôn Midpoint của các đường gióng dọc lên thành điểm giao với đường nằm ngang là được kết quả như hình dưới đây:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

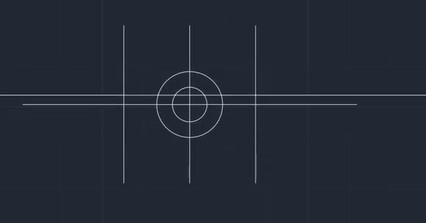

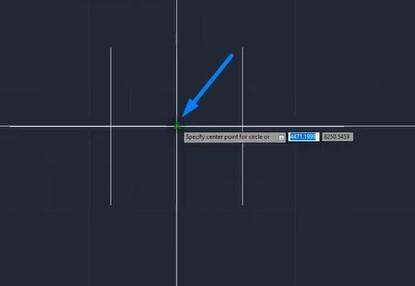

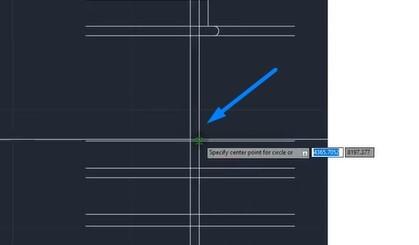

Bước 3: Bạn dùng lệnh Circle vẽ đường tròn ở giữa trước với điểm tâm của đường tròn chính là điểm giao của đường dóng ở giữa và đường nằm ngang như hình dưới đây.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

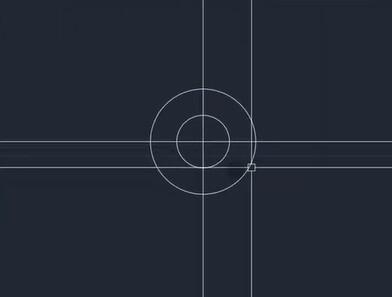

Khi kéo đường tròn ra bạn nhập bán kính cho nó là 4,2 dựa vào thông số đề bài. Tiếp theo bạn dùng lệnh Offset, nhập thông số là 8 tạo ra thêm một đường tròn lớn trùng tâm với đường tròn ban đầu.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bước 4: Vẽ đường tròn nhỏ ở 2 bên. Bạn vẫn dùng lệnh tắt C để truy cập lệnh Circle. Sau đó chọn tâm của đường tròn là điểm giao nhau của đường dóng nằm ngang với đường dóng dọc ở bên trái. Bán kính của đường tròn bạn nhập là 1 rồi bấm Enter. Tiếp theo bạn vẫn dùng lệnh Offset, nhập thông số là 2 để tạo ra một đường tròn đồng tâm khác.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

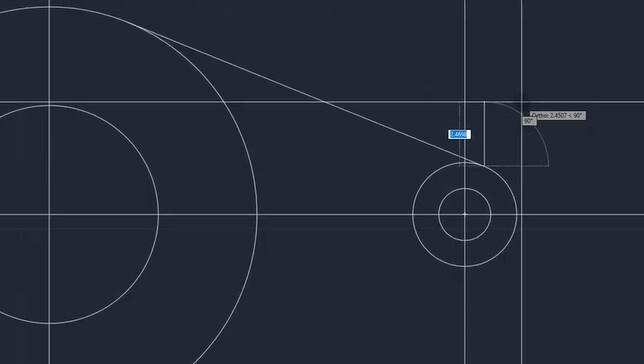

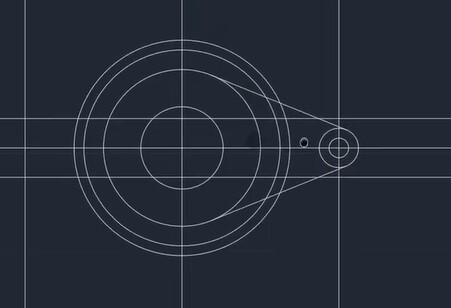

Bước 5: Bạn dùng lệnh Line để vẽ tiếp tuyến của đường tròn. Bạn gõ lệnh tắt L => phím cách => sau đó bấm giữ phím Shift + chuột phải + chọn Tangle => tích vào một điểm trên đường trong lớn ở giữa => sau đó lại bấm giữa phím Shift + chuột phải + chọn Tangle tiếp => tích vào một điểm trên đường tròn nhỏ ở bên phải.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Đường tiếp tuyến bên dưới bạn vẽ tương tự nhé.

Sau đó bạn sẽ nhìn thấy chúng ta còn một khối hình nhỏ được tạo bởi 2 cung tròn nữa. Cách vẽ nó rất đơn giản là bạn vẽ 2 đường tròn có bán kính lần lượt là 10 và 11. Các bạn dùng lệnh Offset cho đoạn giữa là 3 theo thông số đề cho nữa là được.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bước 6: Dùng lệnh Offset, kéo lên và kéo xuống đều nhập thông số là 3. Tiếp theo dùng lệnh Circle để vẽ đường 2 đường tròn bán kính 10, 11 có tâm là điểm giao nhau của đường dóng dọc ở giữa và đường dóng nằm ngang,

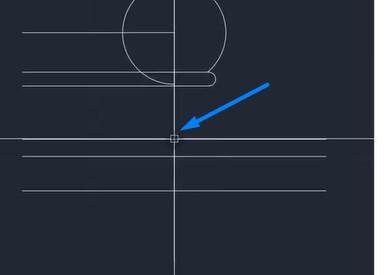

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

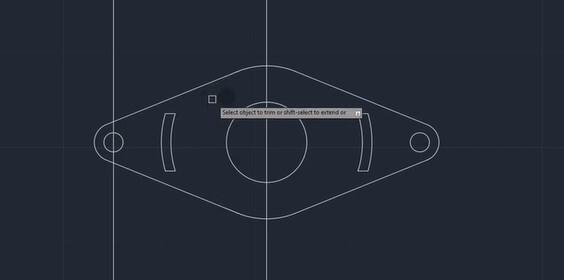

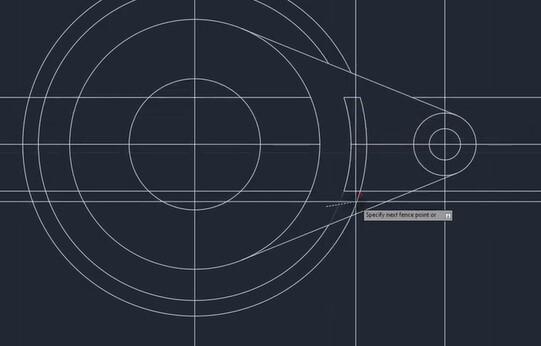

Bước 7: Dùng lệnh TRIM để cắt bỏ hết các phần thừa của đường tròn.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Những phần thừa khác như các đường dóng ngang và đường dóng dọc ở bên phải thì bạn xóa bằng cách chọn vào đối tượng muốn xóa => bấm phím E => bấm phím cách là xong. Sau đó chúng ta sẽ được hình như sau:

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Bạn có thể thấy đây chính là một nửa của hình vẽ trong đề bài. Tiếp theo bạn chỉ cần chọn vào phần hình đã vẽ muốn phản chiếu, dùng lệnh Mirror để phản chiếu nó sang bên còn lại.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

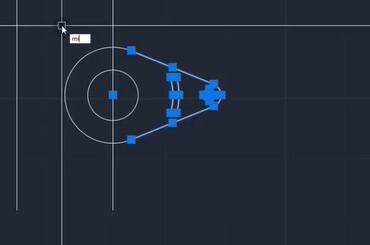

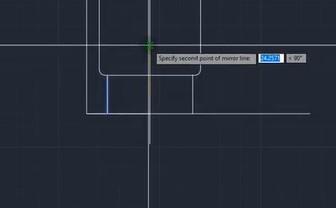

Cách thao tác là: Nhập lệnh tắt MI vào thanh lệnh Command Line => bấm phím cách => quét chuột để chọn phần như trên hình => chọn 2 điểm trên đường dóng dọc ở giữa để làm trục phản chiếu => bấm phím cách là đã phản chiếu thành công.

Cuối cùng bạn dùng lệnh TRIM xóa nốt phần thừa của đường tròn còn lại là sẽ được hình vẽ như dưới đây. Bạn nhớ xóa cả đường dóng nữa nhé, trên hình là chúng mình chưa xóa.

11 bài tập Autocad về dựng hình tăng dần độ khó có hướng dẫn (Phần 1)

Kết luận

Sau khi hoàn thành các bài tập AutoCAD trên đây chắc hẳn bạn đã quen tay với việc sử dụng AutoCAD. Trên đây là các bài tập cơ bản. Bài tập nâng cao hơn chúng mình sẽ gửi đến các bạn trong phần 2 của chủ đề này. Hãy theo dõi Gitiho để không bỏ lỡ những kiến thức hay về AutoCAD nhé. Ngoài ra, trước khi đến với bài tập nâng cao thì các bạn hãy thực hành lại một lượt toàn bộ 8 bài tập này để ghi nhớ các thao tác cũng như các loại lệnh cần sử dụng để vẽ hình nhé.

Nếu bạn muốn được học kiến thức về AutoCAD đầy đủ và bài bản thì hãy tham gia khóa học dưới đây:

Tuyệt Đỉnh AutoCAD - Trọn bộ AutoCAD từ cơ bản đến nâng cao

Khóa học giúp bạn đặt nền tảng kiến thức cơ bản về AutoCAD trong những chương đầu rồi nâng dần độ khó ở các chương sau. Hoàn thành khóa học, bạn có thể sử dụng thành thạo phần mềm AutoCAD để thực hiện bản vẽ. Chúc các bạn thành công!
